DALI2.0 DT8调色温模块规格书

V2.2


一、产品概述

本公司的DALI2.0色温模块,符合IEC62386-101:2018 Ed2.0、IEC62386-102:2018 Ed2.0、IEC62386-207:2018 Ed2.0(DT6)和IEC62386-209:2011 Ed1.0(色温)标准协议,同时支持DT6(LED模块)和DT8(颜色控制-色温)协议。采用了原装进口瑞萨单片机芯片,完美兼容TRIDONIC(锐高)、OSRAM(欧司朗)、PHILIPS(飞利浦)等国际知名品牌的DALI控制系统。本DALI模块把国际标准DALI协议信号转换成PWM信号,应用于LED两路色温开关电源上,实现DALI系统控制方式。两路PWM互补输出,任何色温输出的最大功率与单路最大输出功率一致,默认物理色温范围为2700K-6500K,物理色温范围可更改,调光范围为1%~100%。具备Push DIM、高压防误接、故障检测等功能。

二、模块图示

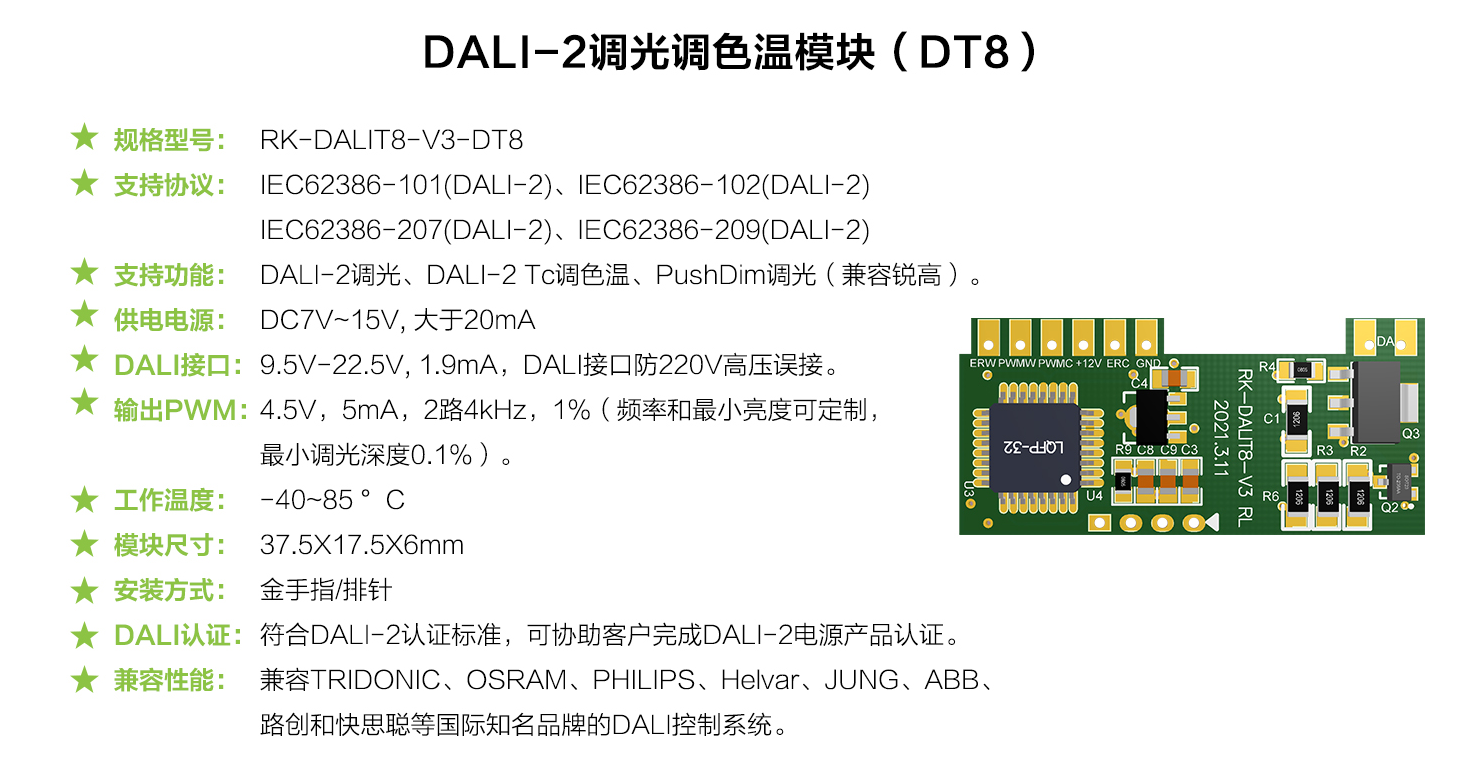

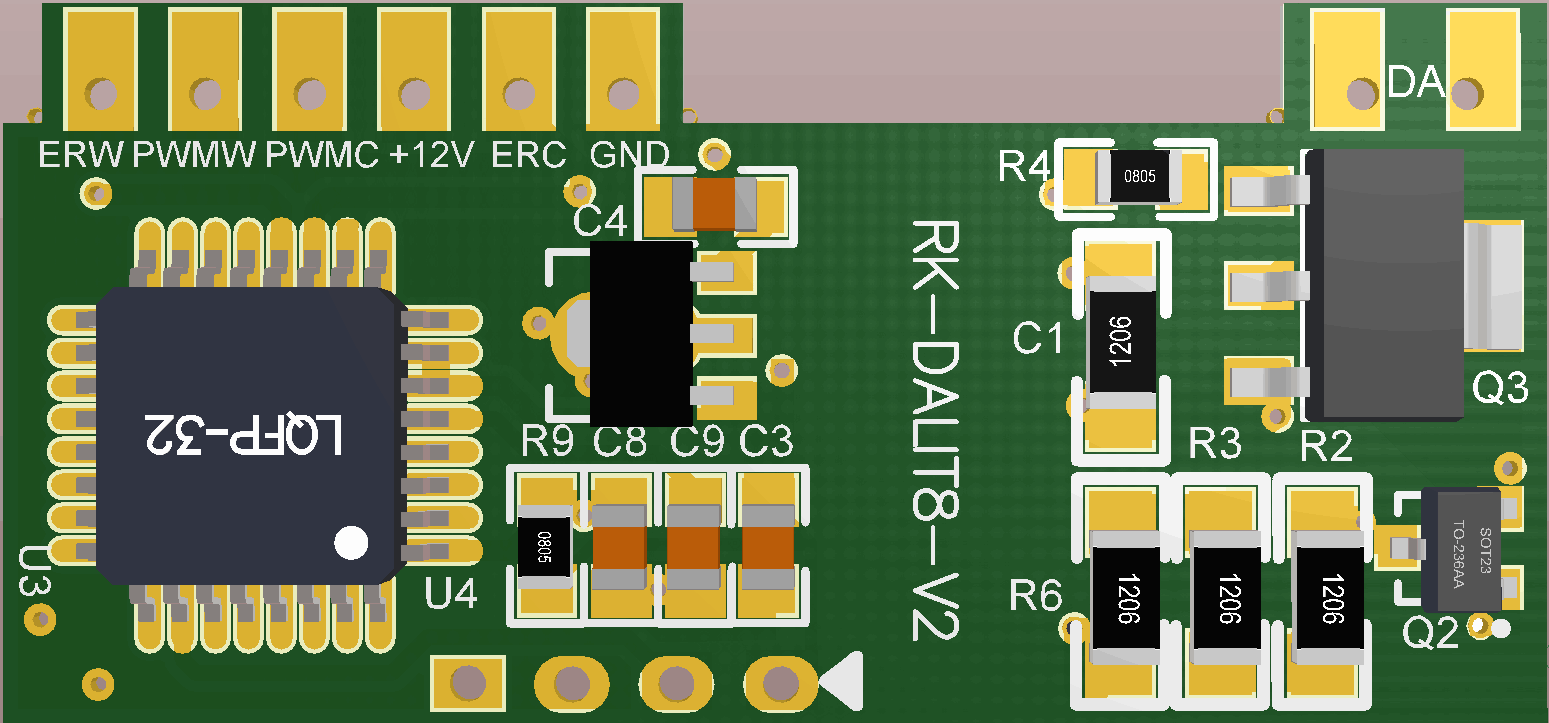

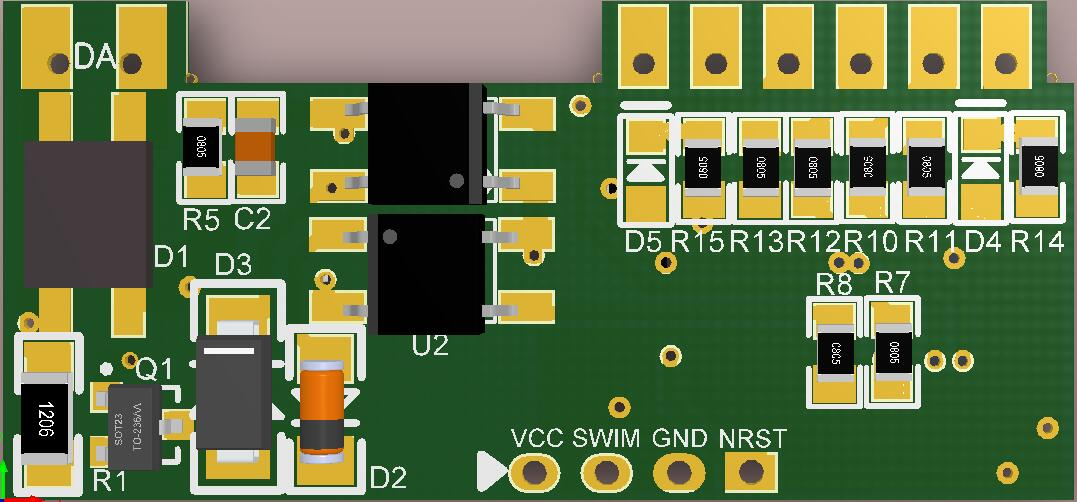

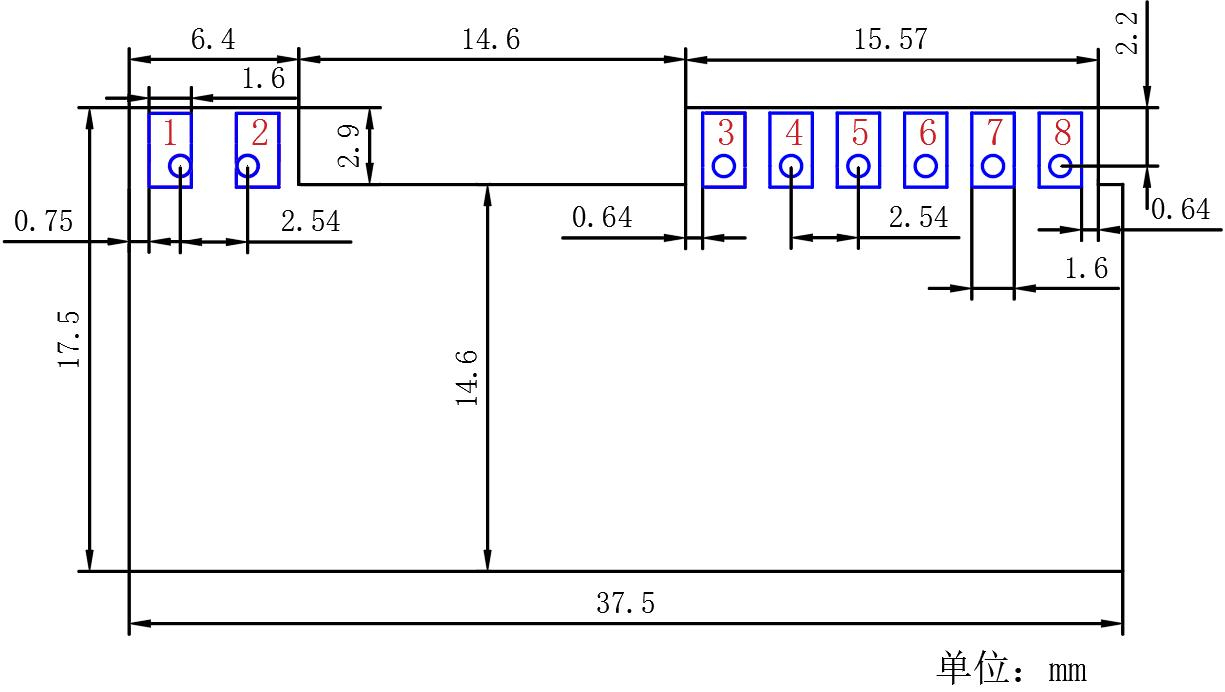

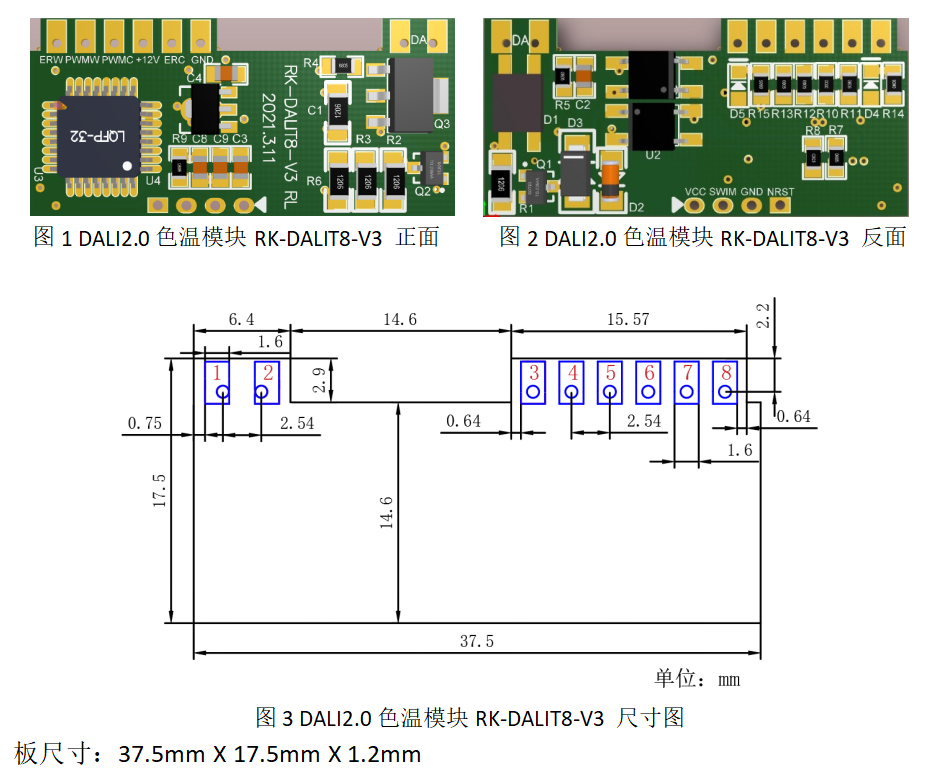

板尺寸:37.5mm X 17.5mm X 1.2mm

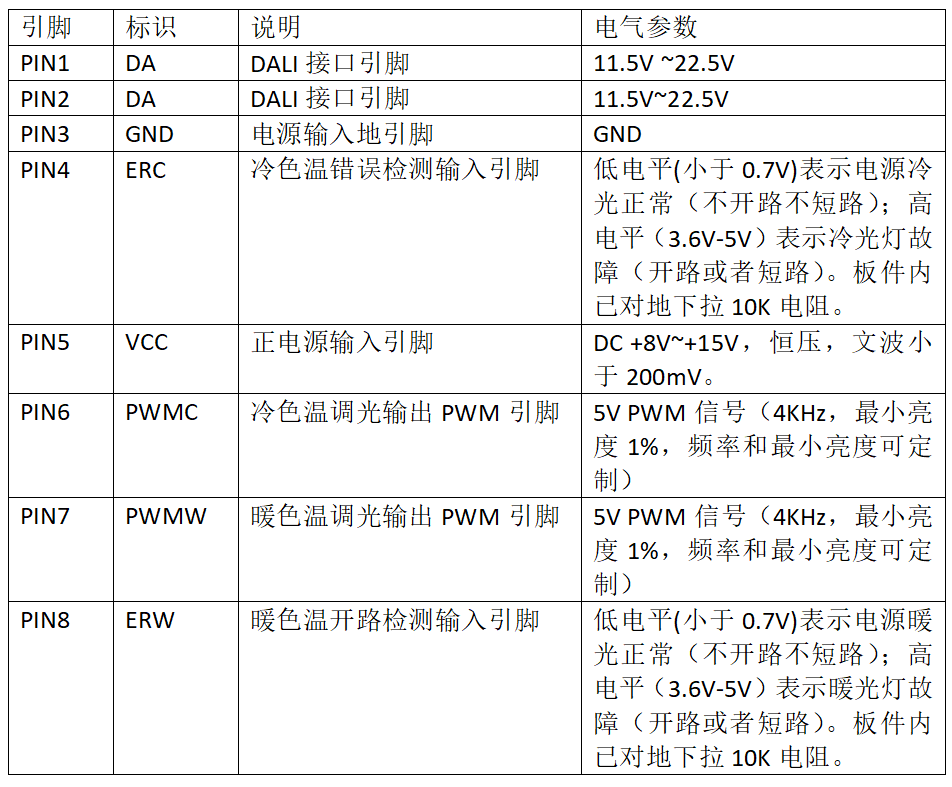

三、引脚说明

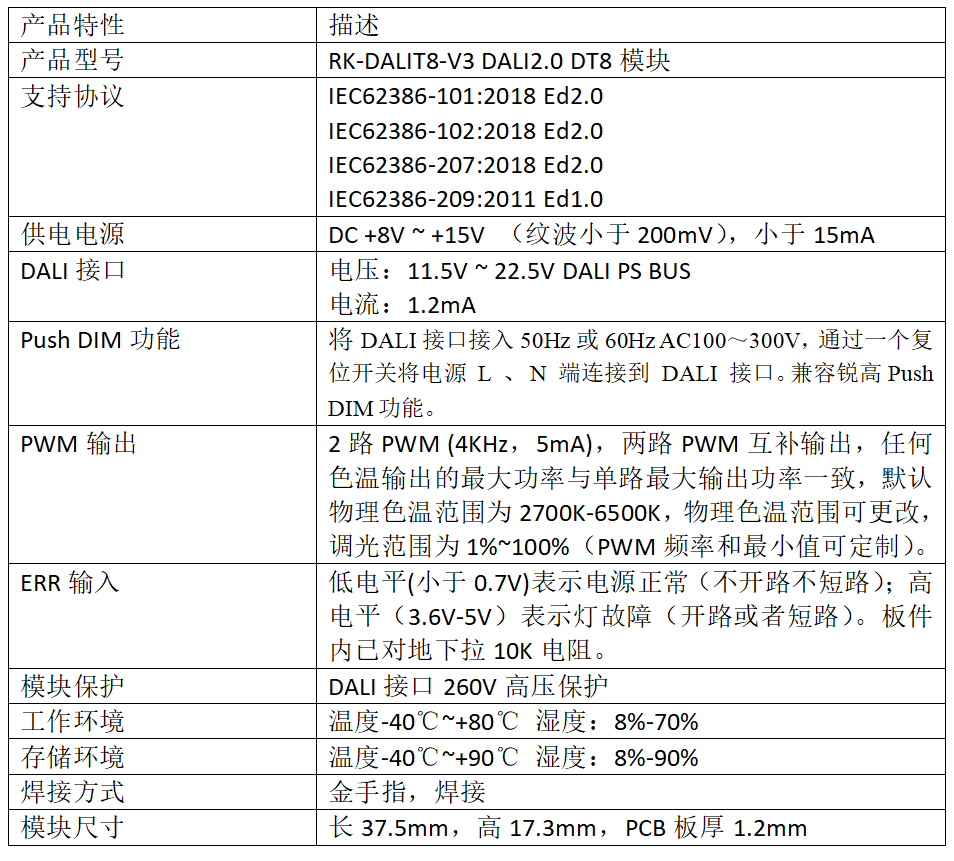

四、模块性能


五、DALI功能

DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线,它采用曼彻斯特编码的数字式传输,具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线与模拟式的0-10V 调光总线相比,具有调光精确,可寻址、稳定,可集中控制,安装方便等特点。

1、DALI 功能

具备完整的DALI 接口功能,符合IEC62386-101:2018 Ed2.0、IEC62386-102:2018 Ed2.0、IEC62386-207:2018 Ed2.0(DT6)和IEC62386-209:2011 Ed1.0(色温)标准协议,同时支持DT6(LED模块)和DT8(颜色控制-色温)协议。,可以兼容符合DALI 协议的设备,通过输入标准的DALI 信号,实现产品的开关、调光、调色温、场景、群组、编址等功能。

2、调光范围

本模块输出两路频率为4kHz 的PWM 调光信号,最大输出驱动电流5mA,可接受20mA的灌电流。两路PWM互补输出,任何色温输出的最大功率与单路最大输出功率一致,默认物理色温范围为2700K-6500K,物理色温范围可更改,调光范围为1%~100%(最小值可以定制),可以适应各种PWM/模拟调光接口的驱动芯片,设计更灵活。

3、高压保护

在标准DALI 接口的基础上,增强了DALI 输入接口的可靠性和安全性,对于<260VAC 的输入电压,模块可安然无恙。在大型工程项目的调光产品安装作业时,避免由于安装布线人员的疏忽,将高压市电电源错误的接入DALI 接口,造成整个DALI 控制线路的产品损坏。

六、Push DIM功能

1、 同时具备 DALI 和 SwitchDIM功能

根据 DALI 线上的电压自动实现 DALI 和SwitchDim调光功能,当 DALI 线上的电压为DALI信号线9.5-22.5V,自动实现为 DALI 功能;当 DALI 线上的电压为 50Hz或60Hz的100V~300V 交流电时,时自动实现 PUSH 调光功能。

2、 SwitchDim调光方式

短按:迅速按下复位按钮后松手,按钮自动恢复断开状态,按下按钮的持续时间50ms-600ms。

长按:迅速按下复位按钮,保持不松开,持续>1000ms。

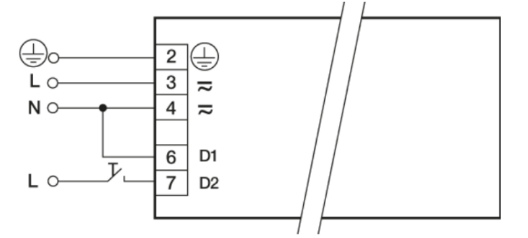

调光信号:将DALI接口接入50Hz或60Hz AC100~300V,在输入电源的线路上,通过一个复位开关将电源 L 、 N 端连接到 DALI 接口。

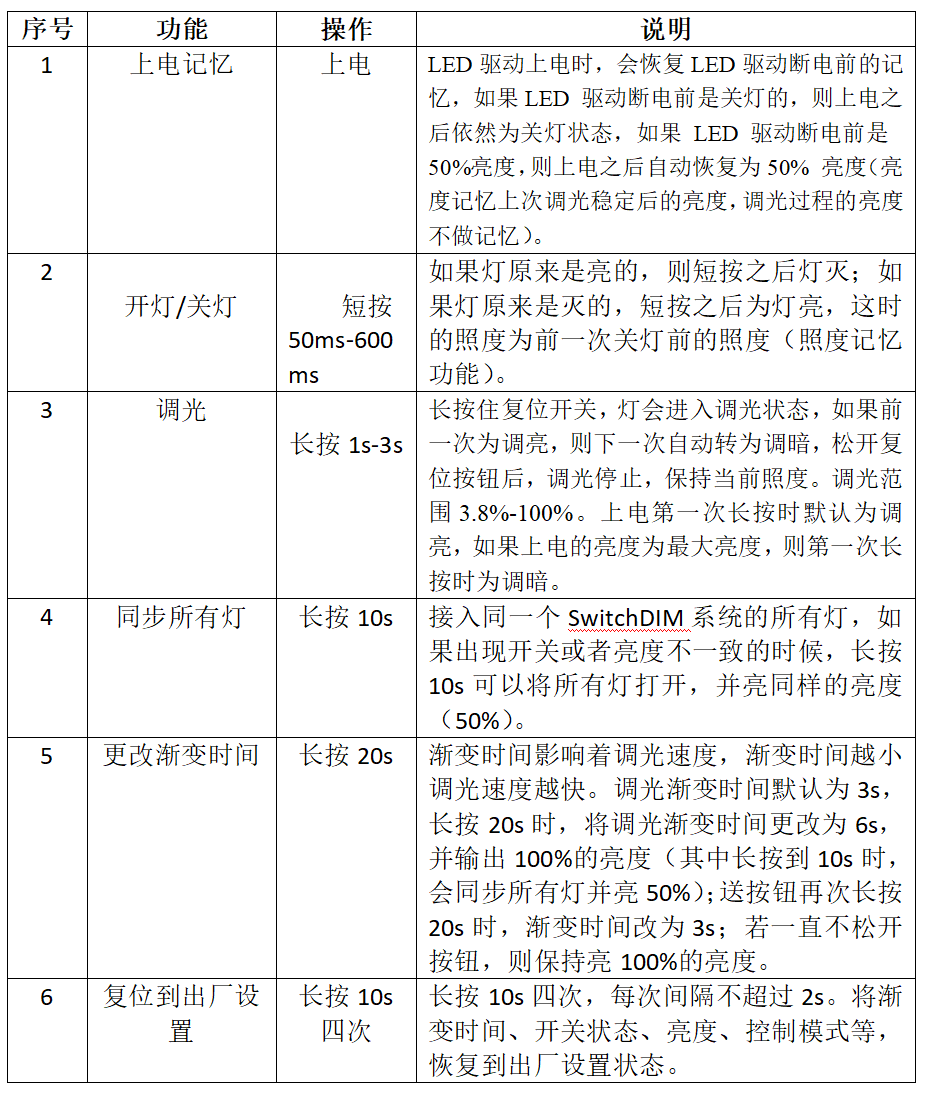

3、 SwitchDim功能


4、 注意事项

如 LED 驱动电源需要在产品中兼容支持 Push DIM 功能,则应在DA/PUSH-DIM 输入接口处加入必要的保护器件(压敏电阻和保险丝),以符合安规基本要求。

5、 通常情况下,的位置加入压敏电阻和保险丝,保险丝前 L-N 间走线间距不小于 3mm(爬电距离不小于 6mm,推荐开槽),保险丝后走线间距不小于 2mm(爬电距离不小于 3mm)。

接线方式
