产品介绍

一、产品概述

深圳锐科光电科技有限公司的RK-DALI010V-V1 DALI-2转0-10V控制模块,符合最新的IEC62386-101:2018 Ed2.0、IEC62386-102:2018 Ed2.0和IEC62386-207:2018 Ed2.0(DT6)标准协议,输出0-10V信号。采用了原装进口ST单片机芯片,完美兼容TRIDONIC(锐高)、OSRAM(欧司朗)、PHILIPS(飞利浦)等国际知名品牌的DALI控制系统。本DALI模块把国际标准DALI2.0协议信号转换成0-10V信号,应用于0-10V/1-10V LED开关电源上,实现DALI系统控制0-10V/1-10V电源功能。

二、模块图示

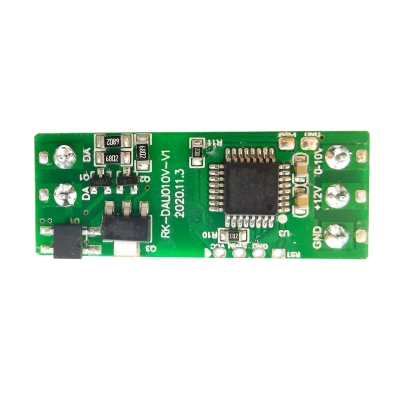

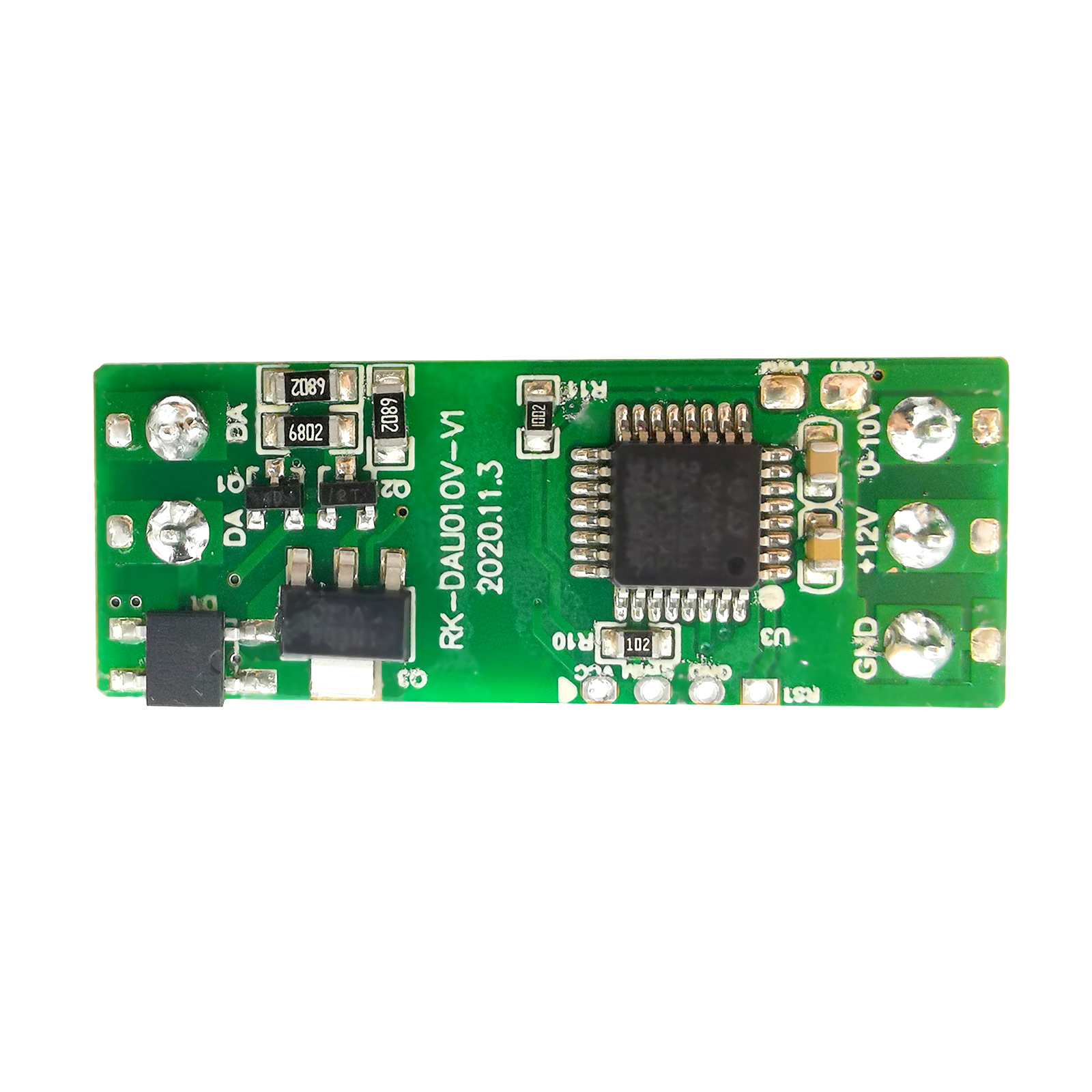

RK-DALI010V-V1正面 - 副本 (2).jpg

图1 DALI2转0-10V控制模块正面(以实物为准)


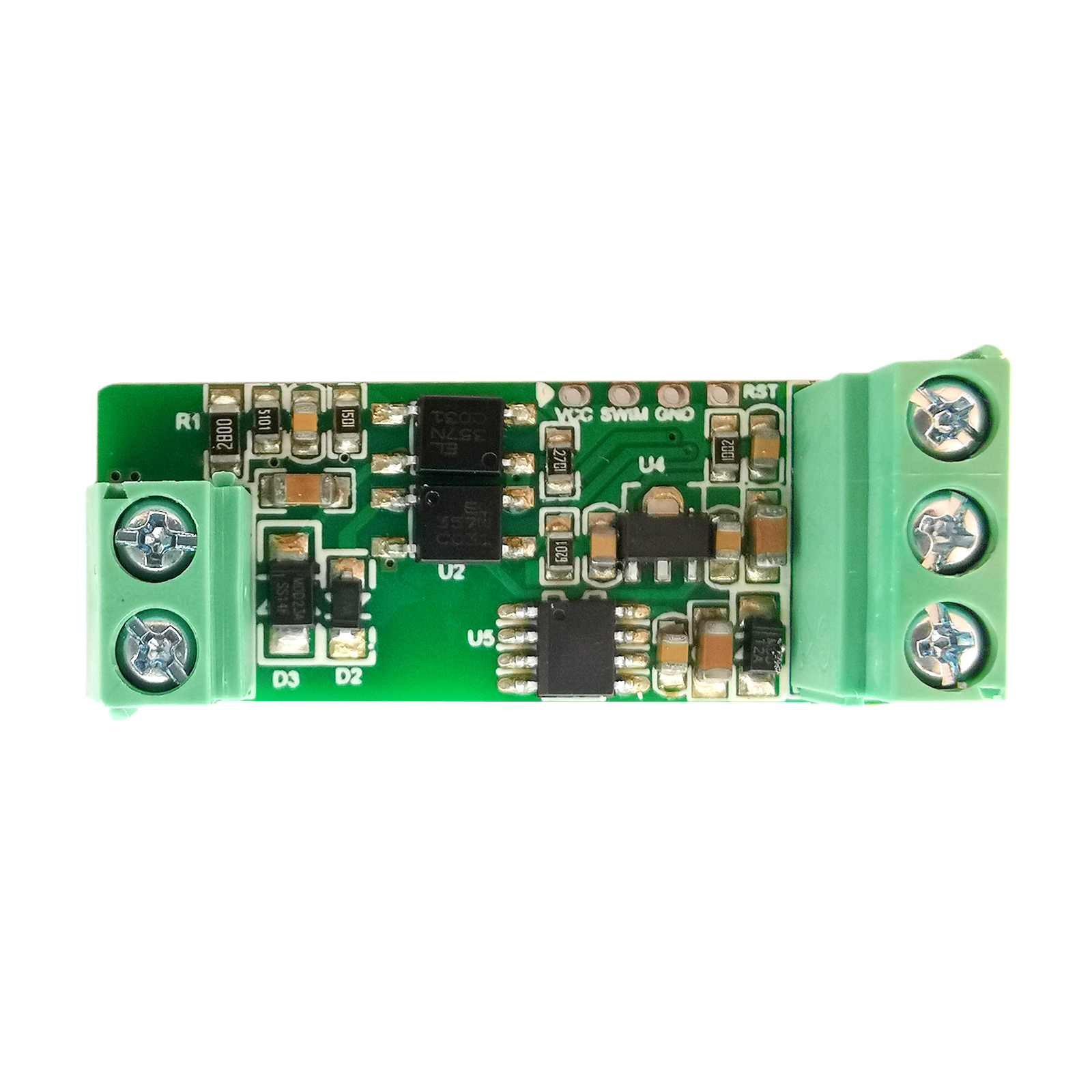

 RK-DALI010V-V1反面 - 副本.jpg

图2 DALI2转0-10V控制模块反面(以实物为准)

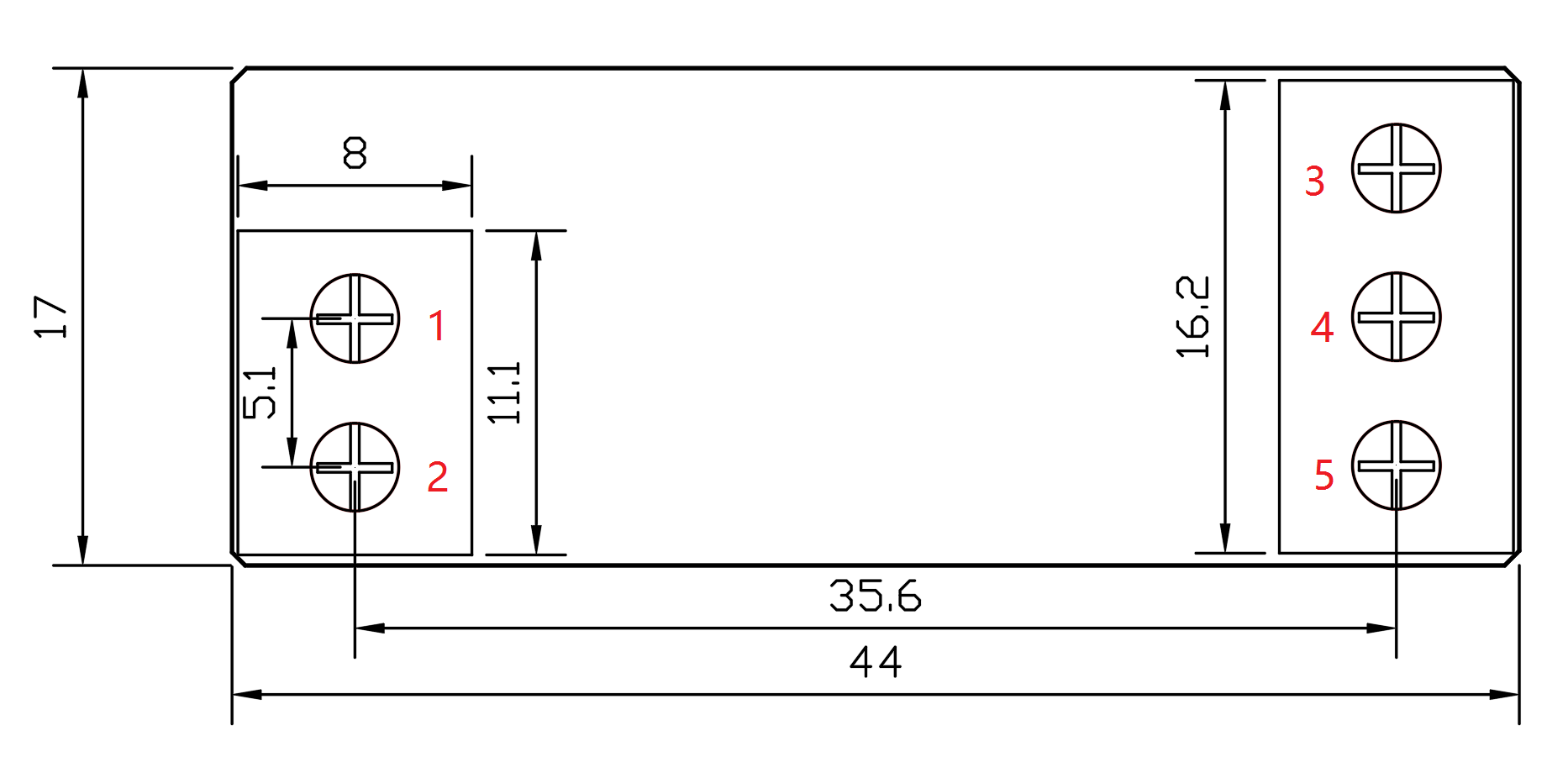

RK-DALI010V-V1尺寸图 - 副本.png

图3 DALI2转0-10V控制模块模块正面图

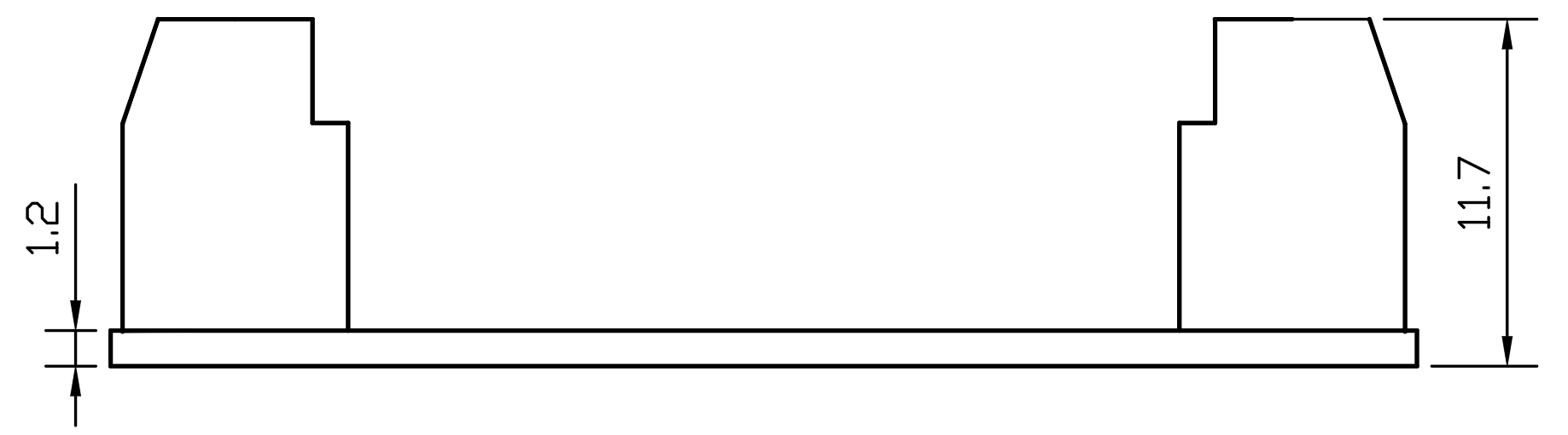

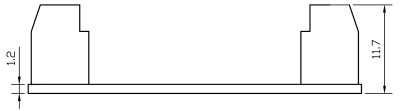

图4 DALI2转0-10V控制模块模块侧面图

板尺寸:44mm X 17mm X 12mm

三、引脚说明

引脚

标识

说明

电气参数

PIN1

DA-

DALI接口引脚

9.5V ~22.5V

PIN2

DA+

DALI接口引脚

9.5V~22.5V

PIN3

GND

电源输入地引脚

GND

PIN4

+12V

电源输入正引脚

11V-15V

PIN5

0-10V

0-10V输出引脚

0-10V(最小电压可定制),最大输出电流15mA

四、模块性能

产品特性

描述

产品型号

RK-DALI010V-V1

支持协议

IEC62386-101:2018   Ed2.0

IEC62386-102-2018   Ed2.0

IEC62386-207:2018   Ed2.0

供电电源

DC +11V ~ +15V (纹波小于200mV),大于50mA

DALI接口

电压:9.5V ~ 22.5V DALI PS BUS

电流:1.9mA

与控制电路隔离电压:3000VAC

0-10V输出

1路0-10V输出,最小量度值默认为1V(可定制),最大输出电流15mA

模块保护

DALI接口260V高压保护

工作环境

温度-40℃~+80℃ 湿度:8%-70%

存储环境

温度-40℃~+80℃ 湿度:8%-90%

模块尺寸

长44mm,宽17mm,高12mm

五、功能特点

DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线,它采用曼彻斯特编码的数字式传输,具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。具有调光精确,可寻址、稳定,可集中控制,安装方便等特点。

1、DALI 功能

具备完整的DALI 接口功能,符合最新的IEC62386-102:2018 Ed2.0和IEC62386-207:2018Ed2.0(DT6)标准协议,兼容性好,可以兼容任何符合DALI 协议的设备,通过输入标准的DALI 信号,实现产品的开关、调光、场景、群组、编址等功能。

2、0-10V输出功能

DALI2转0-10V控制模块输出0-10V调光信号,最大输出驱动电流15mA,默认调光范围为10%~100%,可根据电源类型定制(0.1%-100%),输出精度为0.5%,实时输出,可根据DALI所配置的调光曲线和渐变时间,输出顺滑的对数调光曲线或者线性调光曲线,可以适应各种0-10V/1-10V调光电源。

3、高压保护

在标准DALI 接口的基础上,增强了DALI 输入接口的可靠性和安全性,对于<260VAC 的输入电压,模块可安然无恙。在大型工程项目的调光产品安装作业时,避免由于安装布线人员的疏忽,将高压市电电源错误的接入DALI 接口,造成整个DALI 控制线路的产品损坏。
