深圳锐科光电科技有限公司的RK-DALIT1-V1 DALI DT1应急电源模块,符合IEC62386-102和IEC62386-202(DT1)标准协议,采用了原装进口ST单片机芯片,完美兼容TRIDONIC(锐高)、OSRAM(欧司朗)、PHILIPS(飞利浦)等国际知名品牌的DALI控制系统。本DALI应急电源模块把国际标准DALI协议信号转换成PWM信号,应用于LED应急电源上,实现DALI系统控制方式。支持工作模式切换、功能测试、持续时间测试和状态指示等应急电源功能。同时具备高压防误接、故障检测等功能。

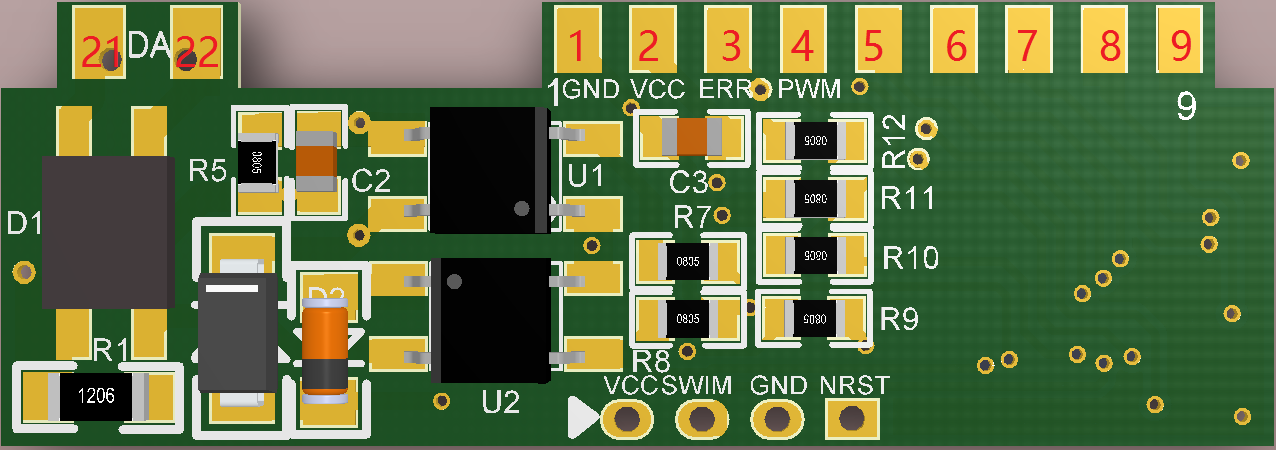

图1 DALI 应急电源模块正面(以实物为准)

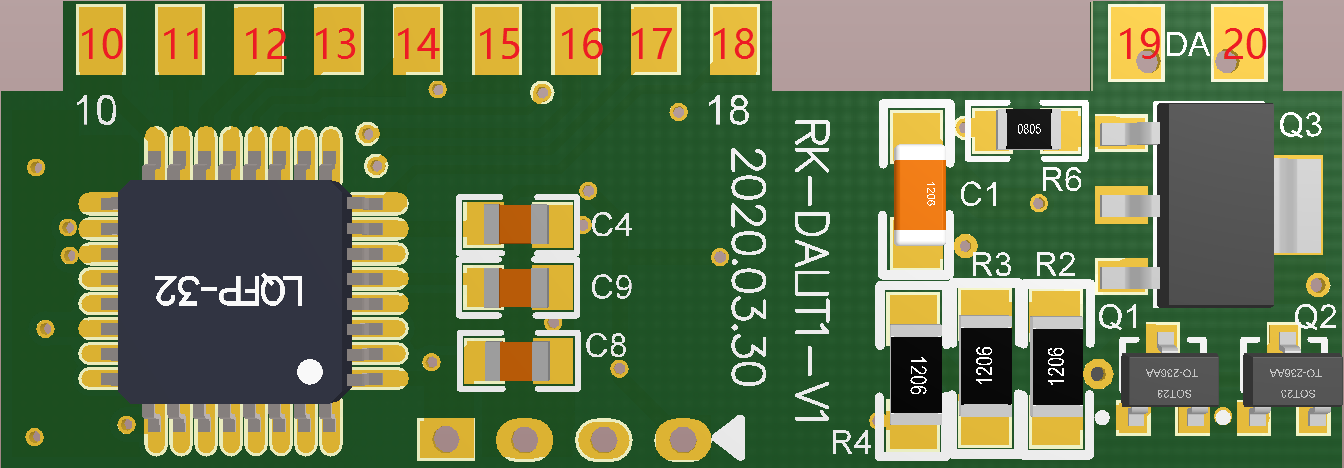

图2 DALI应急电源模块反面(以实物为准)

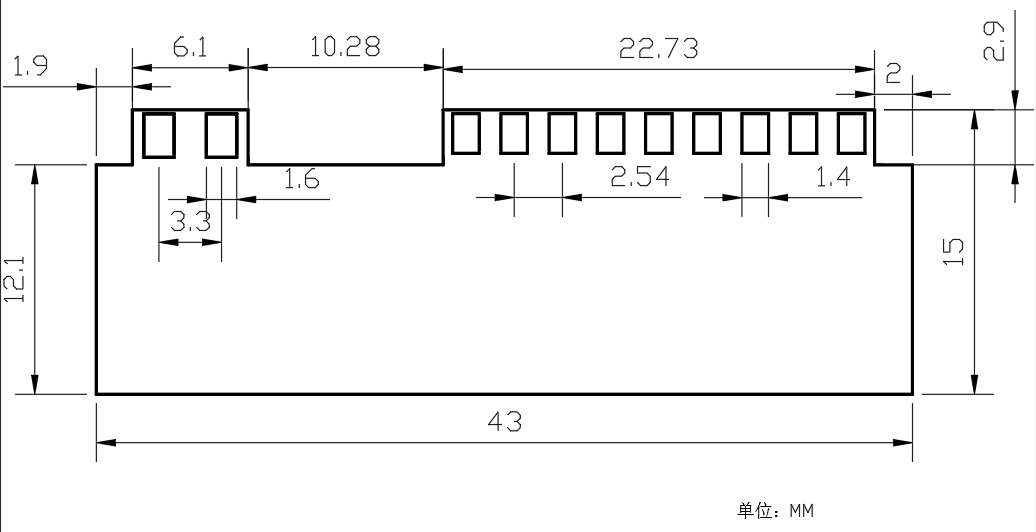

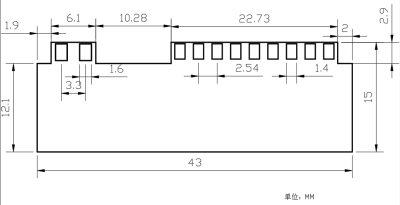

图3 模块尺寸图
板尺寸:43mm X 15mm X 1.2mm
引脚 | 标识 | 说明 | 电气参数 |
1 | GND | 电源输入地 | GND |
2 | VCC | 单片机供电,DC 5V | DC 5V,恒压,纹波小于100mV。 |
3 | Lamp Failure | 输入,灯故障(开路、短路)检测引脚 | 低电平:灯正常(接上灯具、不短路); 高电平:灯故障(开路或者短路);板件内已对地下拉10K电阻。 |
4 | LED PWM | 输出,PWM调光输出信号引脚 | 5V PWM信号,1KHz(频率和最小值可以定制),用于调光或者开关控制。 |
5 | Green LED | 输出,GREEN指示灯正极 | 外接双色指示灯绿色的正极。 高电平:亮灯。 低电平:关灯。 |
6 | Red LED | 输出,Red指示灯正极 | 外接双色指示灯红色的正极。 高电平:亮灯。 低电平:关灯。 |
7 | —— | 保留(预留Yellow LED) | |
8 | Test Button | 输入,功能测试按钮开关 | 内部有5V上拉。 高电平:未按下开关。 低电平:按下开关。短按100ms-1s,启动1次功能测试。 |
9 | AC Power Control | 输出,电源输入开关控制,用于控制进入充电模式还是放电模式 | 高电平:通过控制继电器接通电源输入,进入充电模式; 低电平:通过控制继电器主动断开电源输入,进入电池放电模式。 |
10 |
Battery Voltage Detect |
AD输入,电池电压采样 | AD采集电池的电压Vbat。Vbat>=1.8V表示电池充满; Vbat <=1.3V且Vbat> 0.2V表示电池深度放电; Vbat < 0.2V表示电池空载或者短路。(电池故障检测结合18管脚) |
11 | AC Power Input | AD输入,市电AC输入检测,市电与断电应急判断 | 当采集电压大于10脚电池采样电压时,表示市电AC接通; 当采集电压小于10脚电池采样电压时,表示市电AC断开。 |
12 | Output Volatge Detect | AD输入,Output输出电压检测(选用功能) | 0.5V< Vout <4.2V时,负载正常; Vout<=0.5V或者Vout >= 4.2V时,负载故障. |
13 | Maintain Mode | 输入,应急电源类型选择 | 高电平:Non-Maintain Mode非持续式,应急灯只有在应急和测试是亮灯; 低电平:MaintainMode开关型持续式,灯具常亮,可调光。 IO内部上拉高电平,默认Non-Maintain Mode。 |
14 | —— | 保留(AD管脚) | |
15 | Battery charge | 输出,电池充电开关 | 高电平:充电; 低电平:关闭充电输出。 |
16 | —— | 保留 | |
17 | DC-DC ON/OFF | 输出,DC-DC输出使能(选用功能) | 用于DC-DC使能输出,结合4管脚LED PWM使用。 高电平:使能DC-DC输出,LED PWM管脚同时输出调光PWM信号。 低电平:关闭DC-DC输出,PWM输出低电平。 |
18 | Battery failure | AD输入,电池故障检测(此功能为选项) | 结合10号管脚Vbat作为电池空载和短路的故障检测。当Vbatfailure > 2.5V或者Vbat <0.2V时,表示电池故障;当Vbatfailure < 0.5V且Vbat >0.2V时,表示电池恢复正常。(此功能为选项) |
19/22 | DA | DALI接口 | 11.5V ~22.5V |
20/21 | DA | DALI接口 | 11.5V~22.5V |
产品特性 | 描述 |
产品型号 | RK-DALIT1-V1 |
支持协议 | IEC62386-102 Ed1.0 IEC62386-202 Ed1.0 (DT1 自容式应急照明) |
供电电源 | DC +5V (纹波小于100mV), >15mA |
DALI接口 | 电压:11.5V ~ 22.5V DALI PS BUS 电流:1.2mA |
PWM输出 | 1路PWM (1KHz,5mA),频率可定制(1kHz-20kHz) 最小亮度值3.88%(可定制到最小0.1%) |
ERR输入 | 低电平(< 0.7V)表示接上灯具,高电平(3.3-5V)表示灯故障;板件内已对地下拉10K电阻。 |
模块保护 | DALI接口260V高压保护 |
工作环境 | 温度-40℃~+85℃ 湿度:8%-70% |
存储环境 | 温度-40℃~+105℃ 湿度:8%-90% |
焊接方式 | 金手指,焊接 |
模块尺寸 | 长43mm,高15mm,PCB板厚1.2mm |
DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线,它采用曼彻斯特编码的数字式传输,具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。
1、DALI 功能
具备完整的DALI 接口功能,符合最新的IEC62386-102和IEC62386-202(DT1)标准协议,兼容性好,可以兼容任何符合DALI 协议的设备,通过输入标准的DALI 信号,实现产品的开关、调光、场景、群组、编址等功能。
2、调光范围
本模块输出频率为1000Hz 的PWM 调光信号,最大输出驱动电流5mA,可接受20mA的灌电流。调光范围为3.8%~100%(可调),可以适应各种PWM/模拟调光接口的驱动芯片,PWM频率和最亮亮度值可以定制。需要开关型持续式可调光电源才支持调光功能。
3、应急功能
(1)具备各种工作模式的切换功能:正常模式、应急模式、扩展应急模式、休止模式、抑制模式、功能测试进行中和持续时间测试进行中7种模式的自主切换。
(2)具备功能测试和持续时间测试功能。
(3)功能测试时间间隔和持续时间测试时间间隔可以设置和读取,实现自动测试功能。
(4)应急电源工作时间和应急时间自动记录和读取。
(5)应急功率等级设置和读取,可配置最小应急功率等级和最大应急功率等级。
(6)应急状态指示灯功能实现。
(7)各种故障状态和应急状态读取。
4、指示灯功能
序号 | 控制器状态 | 指示灯状态 |
1 | 正常充电 | 绿灯常亮 |
2 | 持续时间检测 | 绿灯慢闪 |
3 | 功能检测 | 绿灯快闪 |
4 | LED负载开路/短路 | 红灯常亮 |
5 | 电池开路/短路 | 红灯慢闪 |
6 | 电池容量不足 | 红灯快闪 |
5、高压保护
在标准DALI 接口的基础上,增强了DALI 输入接口的可靠性和安全性,对于<260VAC 的输入电压,模块可安然无恙。在大型工程项目的调光产品安装作业时,避免由于安装布线人员的疏忽,将高压市电电源错误的接入DALI 接口,造成整个DALI 控制线路的产品损坏。
