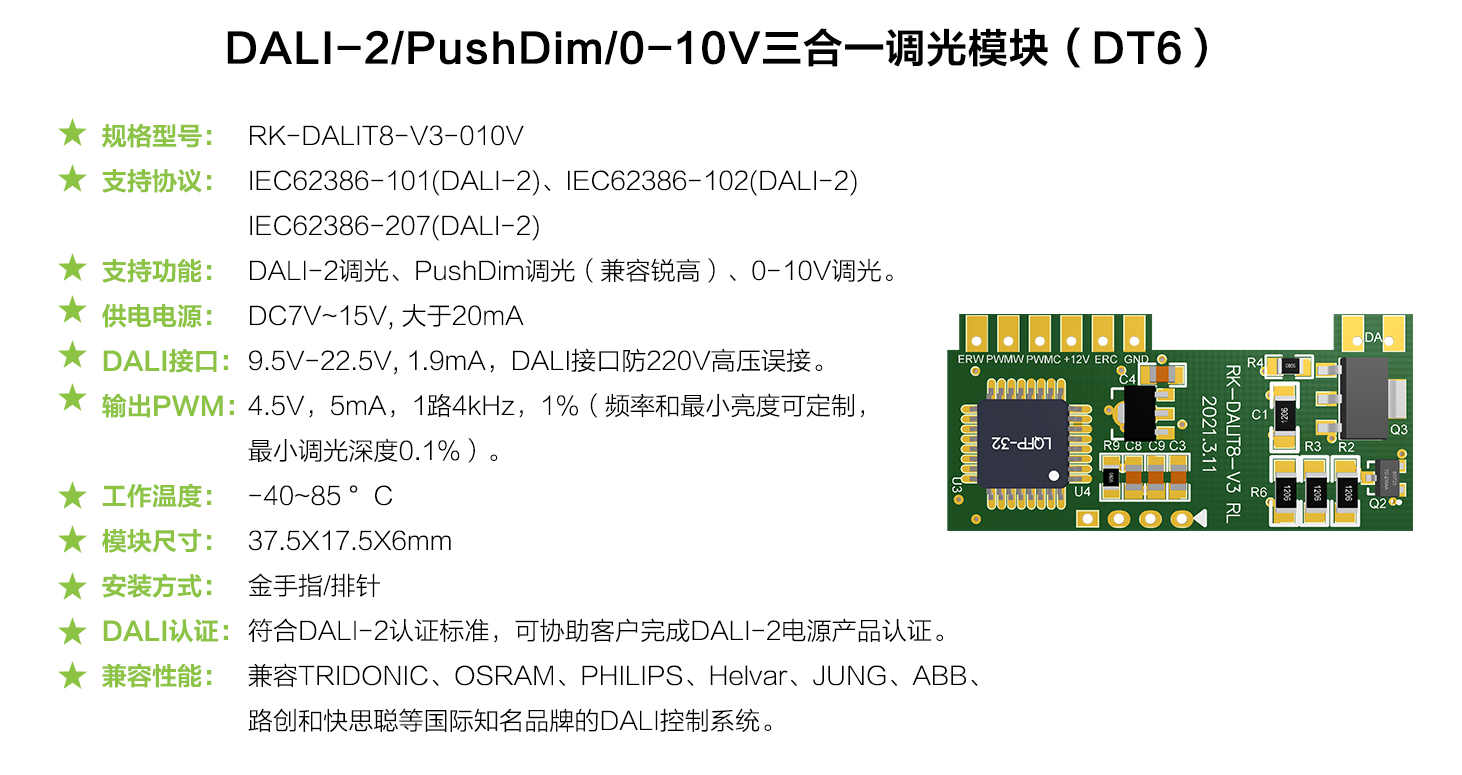

深圳锐科光电科技有限公司的RK-DALIT8-V2 DALI2.0/PushDim/0-10V三合一模块，符合最新的IEC62386-101:2018 Ed2.0、IEC62386-102:2018 Ed2.0和IEC62386-207:2018 Ed2.0（DT6）标准协议，采用了原装进口瑞萨单片机芯片，完美兼容TRIDONIC（锐高）、OSRAM（欧司朗）、PHILIPS（飞利浦）等国际知名品牌的DALI控制系统。本DALI模块把国际标准DALI2.0协议信号转换成PWM信号，应用于LED开关电源上，实现DALI系统控制方式。具备Push DIM调光、0-10V调光高压防误接和故障检测等功能。

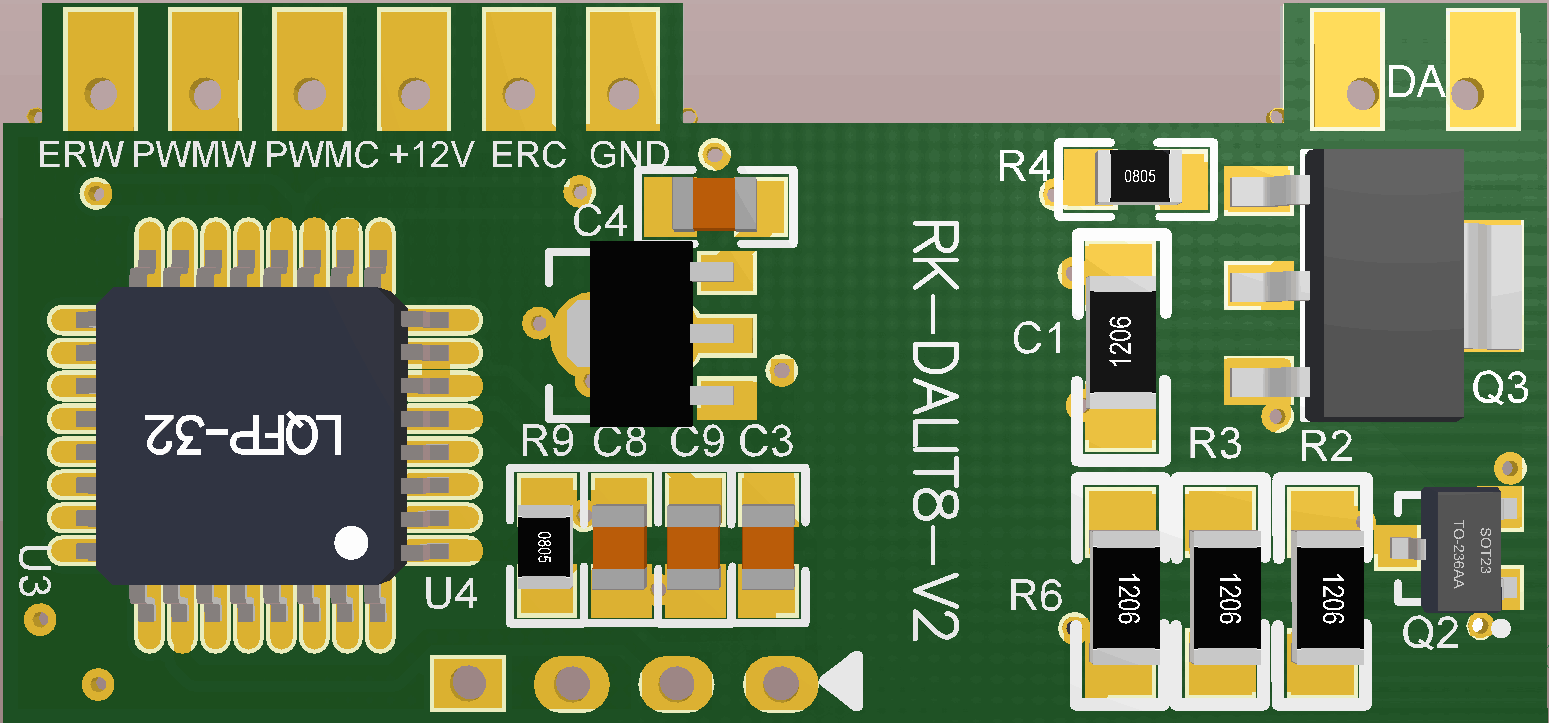

图1 DALI2.0三合一模块正面（以实物为准）

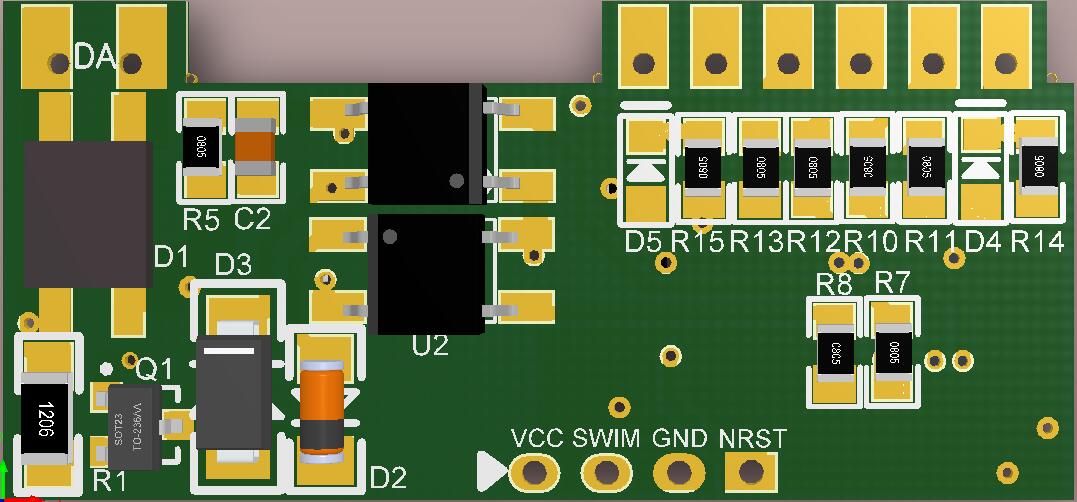

图2 DALI2.0三合一模块反面（以实物为准）

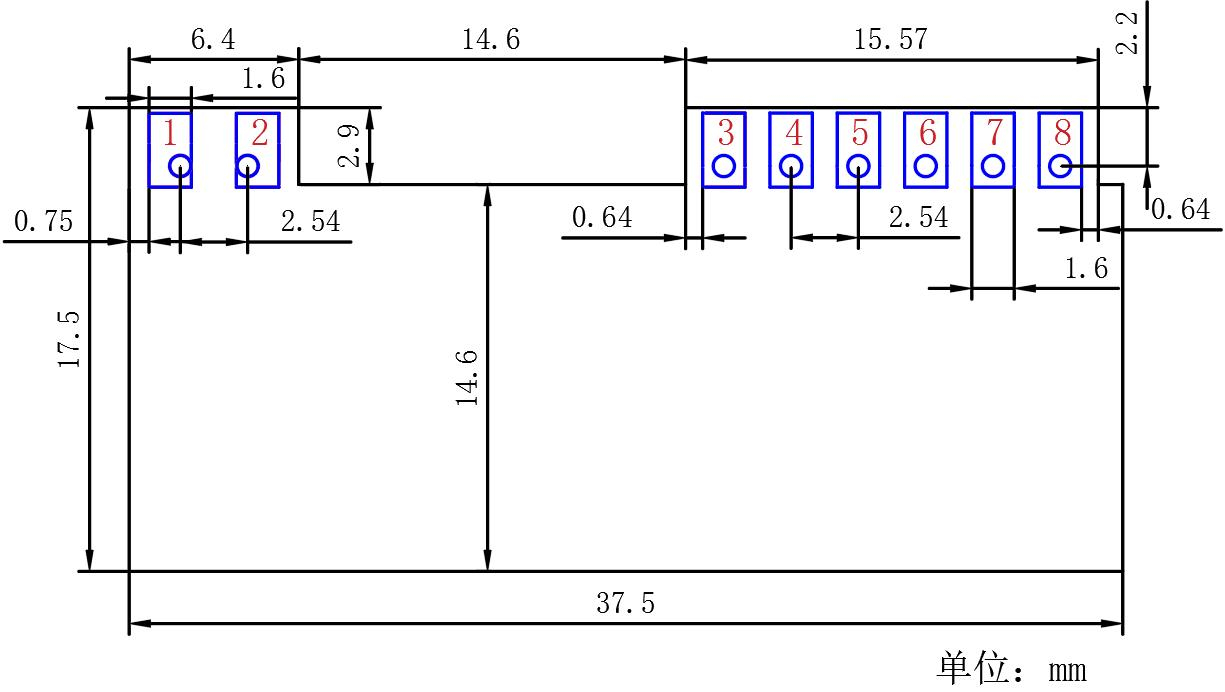

图3 模块尺寸图

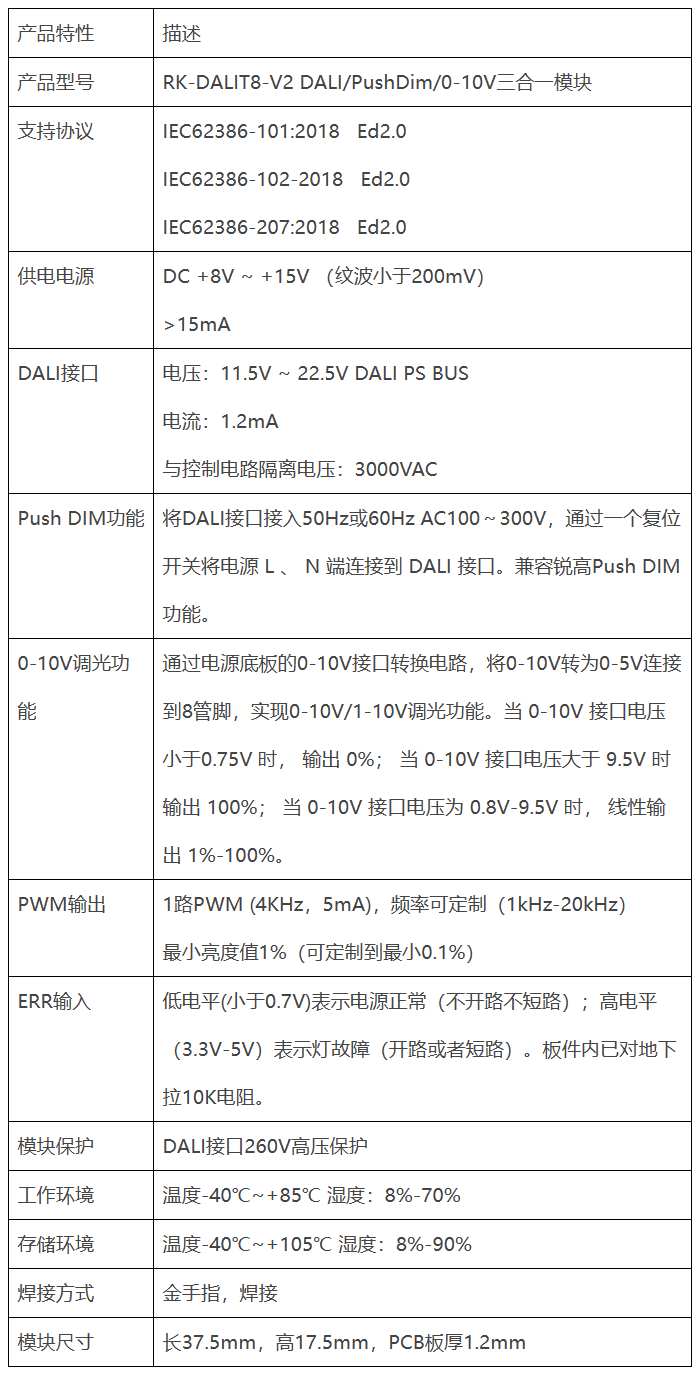

板尺寸：37.5mm X 17.5mm X 1.2mm

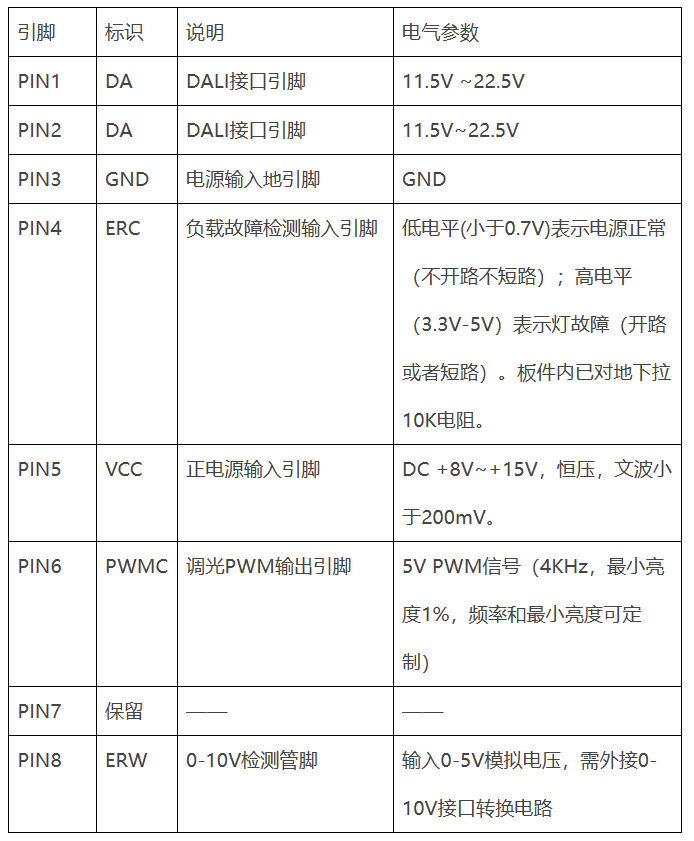

DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线，它采用曼彻斯特编码的数字式传输，具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线与模拟式的0-10V 调光总线相比，具有调光精确，可寻址、稳定，可集中控制，安装方便等特点。
1、DALI 功能
具备完整的DALI 接口功能，符合最新的IEC62386-102:2018 Ed2.0和IEC62386-207:2018Ed2.0（DT6）标准协议，兼容性好，可以兼容任何符合DALI 协议的设备，通过输入标准的DALI 信号，实现产品的开关、调光、场景、群组、编址等功能。
2、调光范围
本模块输出频率为4000Hz 的PWM 调光信号（频率可定制），最大输出驱动电流5mA，可接受20mA的灌电流。调光范围为1%~100%(可调)，可以适应各种PWM/模拟调光接口的驱动芯片，PWM频率和最亮亮度值可以定制。
3、高压保护
在标准DALI 接口的基础上，增强了DALI 输入接口的可靠性和安全性，对于<260VAC 的输入电压，模块可安然无恙。在大型工程项目的调光产品安装作业时，避免由于安装布线人员的疏忽，将高压市电电源错误的接入DALI 接口，造成整个DALI 控制线路的产品损坏。
1、同时具备 DALI 和 SwitchDIM功能
根据 DALI 线上的电压自动实现 DALI 和SwitchDim调光功能，当 DALI 线上的电压为DALI信号线9.5-22.5V，自动实现为 DALI 功能；当 DALI 线上的电压为 50Hz或60Hz的100V~300V 交流电时，时自动实现 PUSH 调光功能。
2、SwitchDim调光方式
短按：迅速按下复位按钮后松手，按钮自动恢复断开状态，按下按钮的持续时间50ms-600ms。
长按：迅速按下复位按钮，保持不松开，持续>1000ms。
调光信号：将DALI接口接入50Hz或60Hz AC100～300V，在输入电源的线路上，通过一个复位开关将电源 L 、 N 端连接到 DALI 接口。

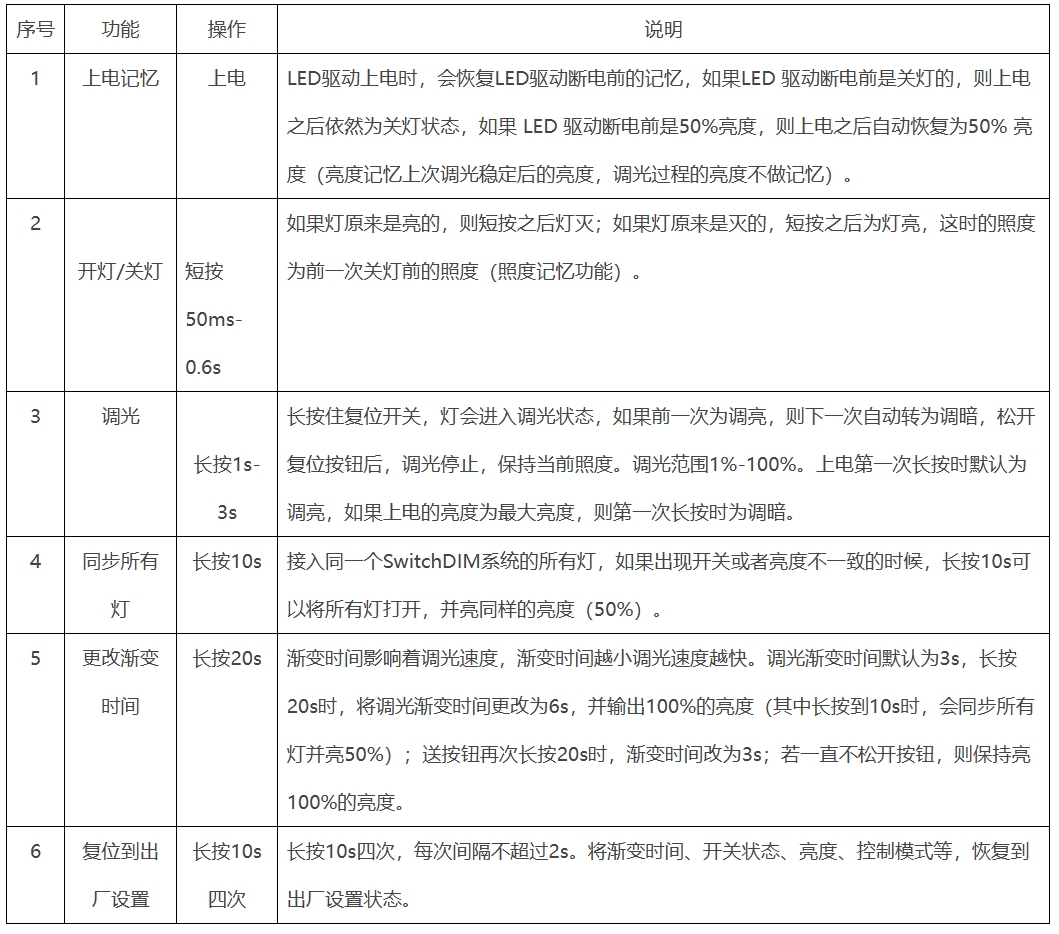

3、SwitchDim功能
4、注意事项
如 LED 驱动电源需要在产品中兼容支持 Push DIM 功能，则应在DA/PUSH-DIM 输入接口处加入必要的保护器件（压敏电阻和保险丝），以符合安规基本要求。
通常情况下，的位置加入压敏电阻和保险丝，保险丝前 L-N 间走线间距不小于 3mm（爬电距离不小于 6mm，推荐开槽），保险丝后走线间距不小于 2mm（爬电距离不小于 3mm）。

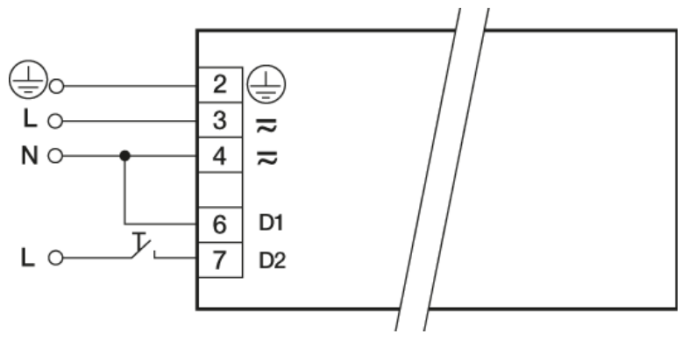

5、接线方式
1、0-10V模式选择
当模块处于非0-10V模式的情况下，在10秒时间内，通过改变0-10V接口的电压，“高电平——低电平——高电平——低电平”，或者“低电平——高电平——低电平——高电平”（高电平为8V-10V，低电平为0V-2V）来实现切换到0-10V模式，并保存为0-10V模式。当接收到DALI信号或者PushDim信号后，会自动切换到DALI或者PushDim模式。
2、0-10V调光功能
0-1V调光功能采用线性输出，具备顺滑渐变的效果。当0-10V接口电压小于0.75V时，输出0%；当0-10V接口电压大于9.5V时输出100%；当0-10V接口电压为0.8V-9.5V时，线性输出1%-100%。
