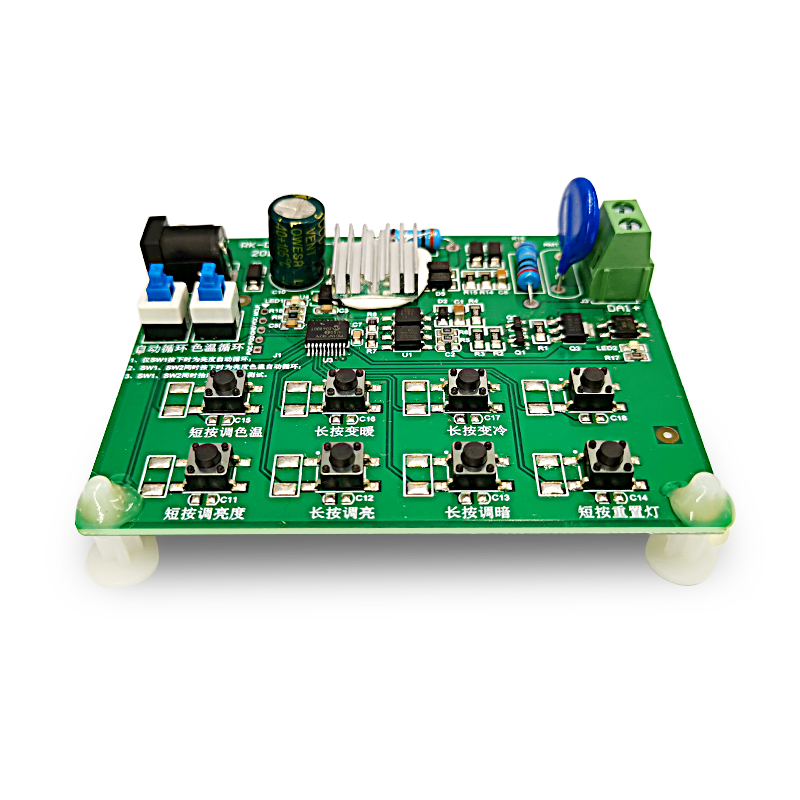

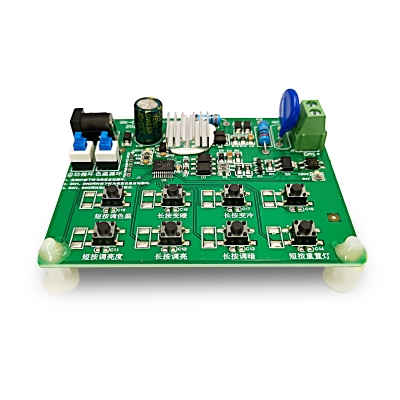

产品介绍


产品特性

采用DALI标准协议IEC62386。

支持DALI DT6调光和DALI DT8调色温。

支持手动、自动循环和色温自动循环3种控制方式。

通过按键操作,输出调光、调色温DALI主机信号,主要用于DALI电源产品 的开发和生产测试。

地址方式:广播发送。

内置DALI总线供电输出。

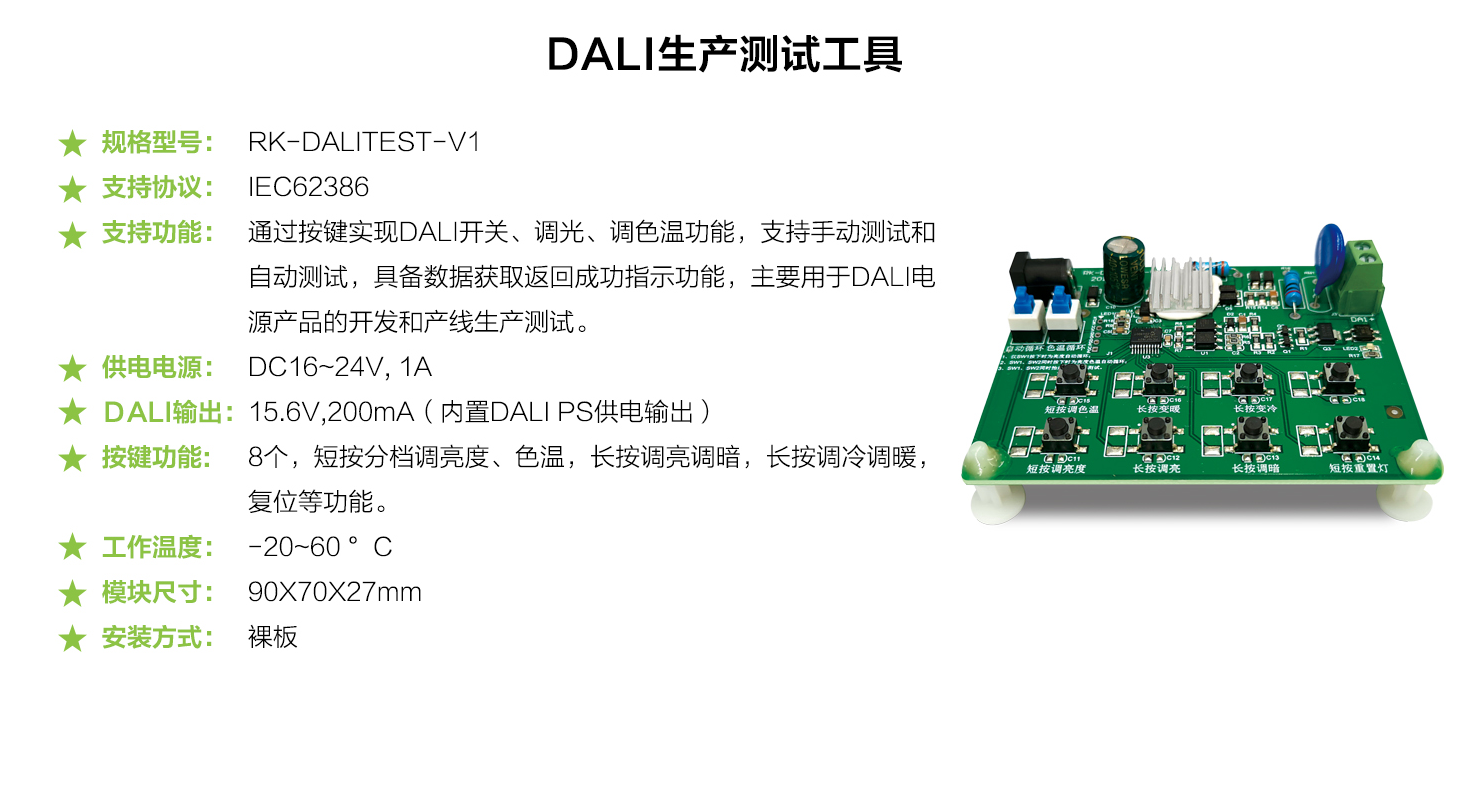

技术参数

产品特性

描述

产品型号

RK-DALITEST-V1

功能描述

通过按键操作,输出调光、调色温DALI主机信号,主要用于DALI电源产品的开发和生产测试。

输入供电

DC   16V

输出信号

DALI信号(含DALI供电)

工作温度

-20℃~+60℃

模块尺寸

L90   x W70 x H27(mm)

按键功能

短按调亮度、长按调亮、长按调暗、短按调色温、长按调暖、长按调冷、复位

出货清单

控制板裸板 + 16V适配器 +  4个支撑柱



功能说明

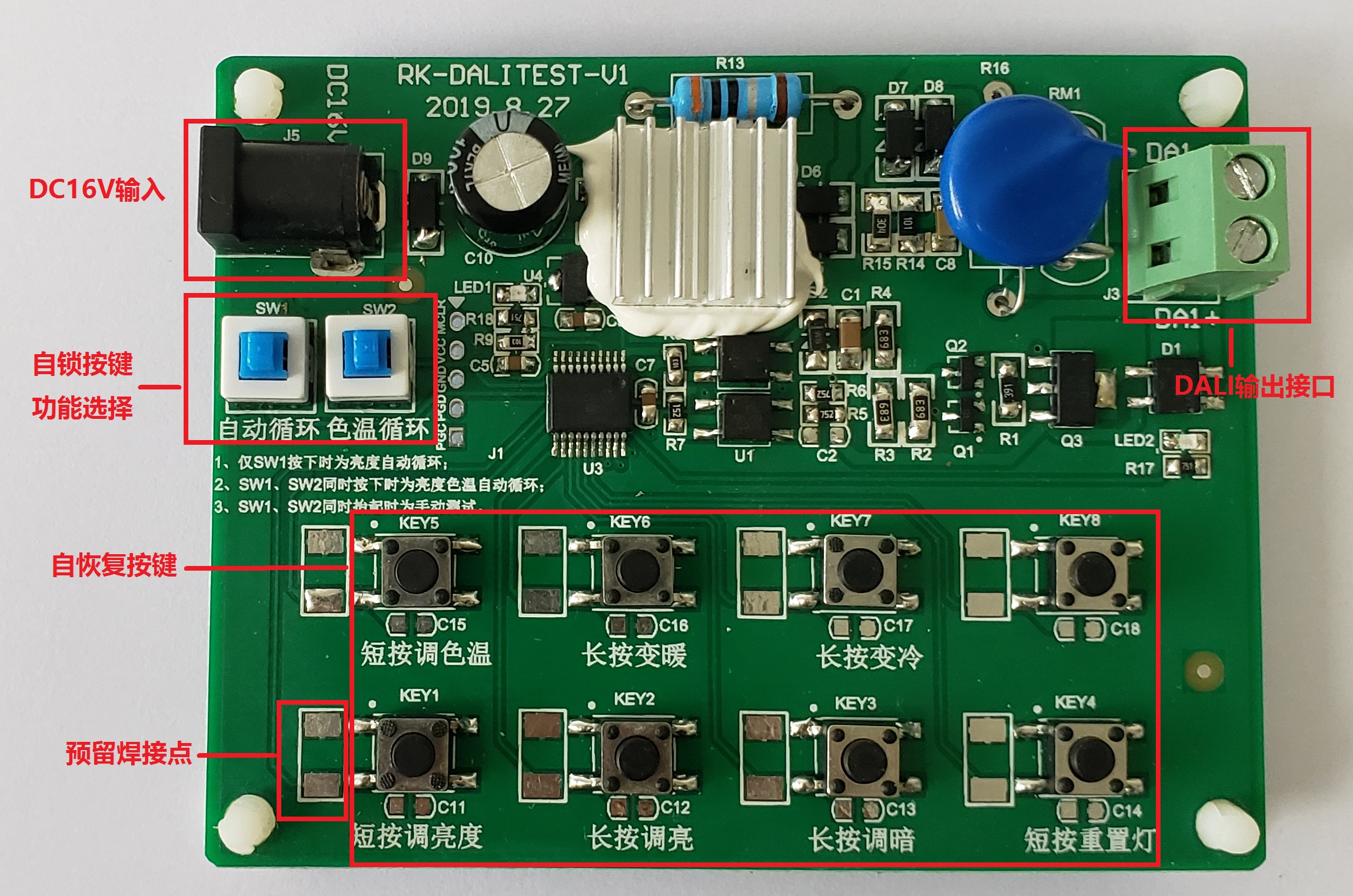

    通过自锁按键SW1和SW2来选择功能。



1、当仅有按键SW1按下时,为亮度自动循环模式:间隔1S,依次亮0%、最小量度、50%和100%。此模式下,按钮KEY1-KEY8无效。所发指令为直接功率等级指令,渐变效果由DALI电源内部的FadeTime渐变时间参数决定,FadeTime等于0时,无渐变;大于0时,将带渐变效果输出。

2、当按键SW1和SW2都处于按下时,为亮度色温自动循环模式:间隔1S,依次亮0%、最小量度、50%、100%、2700K、4500K、6500K。此模式下,按钮KEY1-KEY8无效。所发指令为直接功率等级指令和色温指令,渐变效果由DALI电源的FadeTime渐变时间参数决定,FadeTime等于0时,无渐变;大于0时,将带渐变效果输出。

3、当按键SW1和SW2都处于抬起时,为手动测试模式,按钮KEY1-KEY8生效。

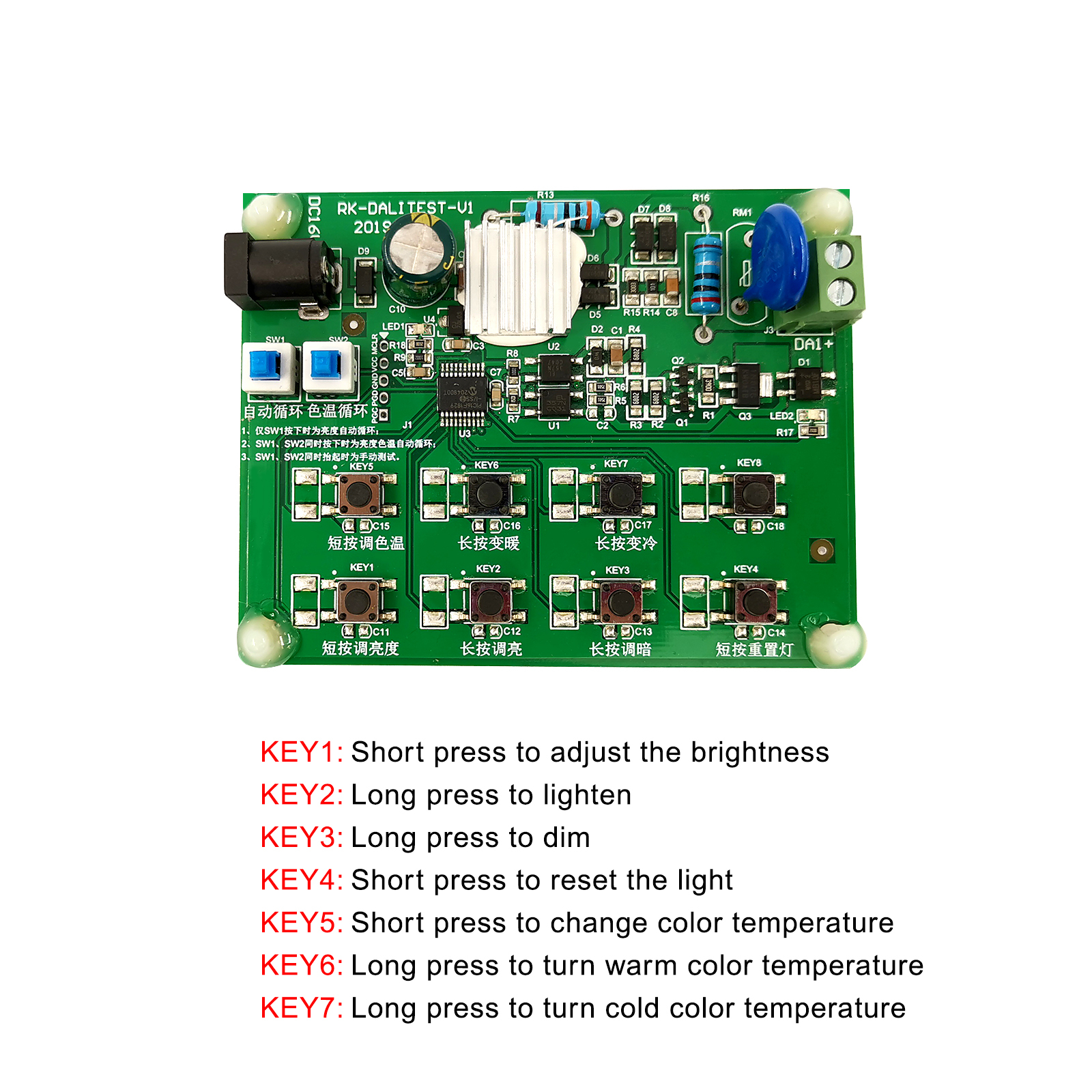

(1)  按键KEY1:短按调亮度,每按一次,调一个亮度,亮度顺序为0%、最小量度、50%和100%。所发指令为直接功率等级指令,渐变效果由DALI电源的FadeTime渐变时间参数决定,FadeTime等于0时,无渐变;大于0时,将带渐变效果输出。

(2)  按键KEY2:长按调亮,长按超过100ms开始进入调亮,调节速度由DALI电源的FadeRate参数来决定。

(3)  按键KEY3:长按调暗,长按超过100ms开始进入调暗,调节速度由DALI电源的FadeRate参数来决定。

(4)  按键KEY4:短按重置灯,发送32 RESET指令,把电源所有参数回复到默认状态。

(5)  按键KEY5:短按调色温,每按一次,调一个色温,色温顺序为2700K、4500K和6000K。

(6)  按键KEY6:长按变暖,发送IEC62386-209的步进变暖指令,从最冷到最暖持续时间约12S。

(7)  按键KEY7:长按变冷,发送IEC62386-209的步进变冷指令,从最暖到最冷持续时间约12S。

(8)  按键KEY8:未使用。



1 - 副本 (2).jpg

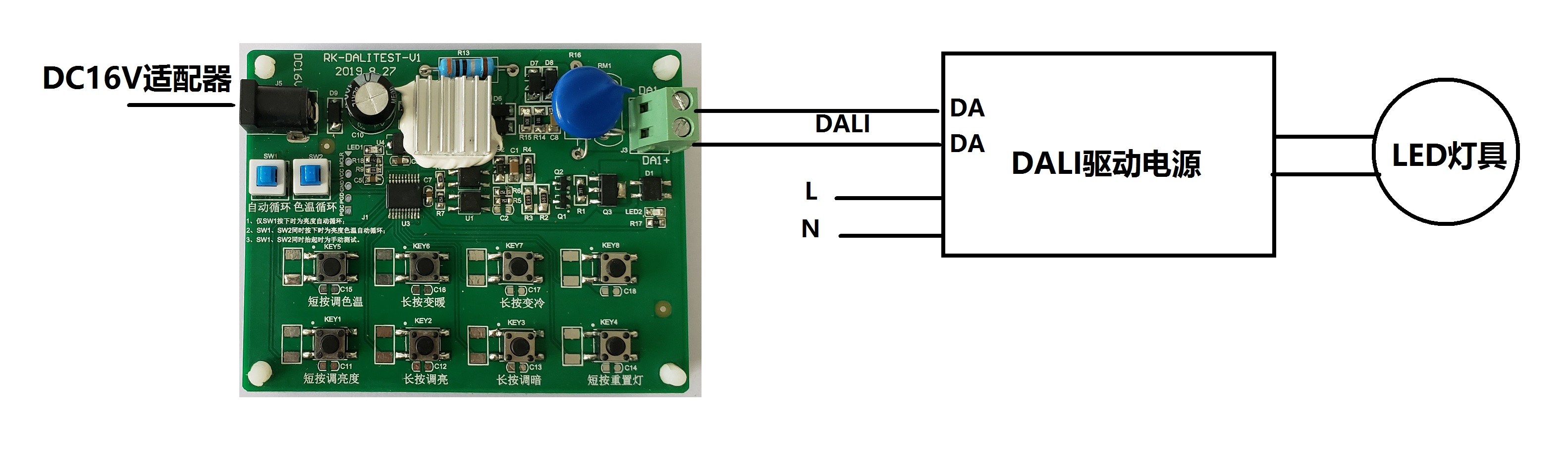

接线示意图

1 - 副本 - 副本.jpg
