DALI2.0 DT6 调光模块规格书

V2.2

一、产品概述

深圳锐科光电科技有限公司的 RK-DALI2-V3 DALI2.0 模块,符合最新的IEC62386-101:2018 Ed2.0、IEC62386-102:2018 Ed2.0 和 IEC62386-207:2018 Ed2.0(DT6)标准协议,采用了原装进口单片机芯片,完美兼容 TRIDONIC(锐高)、OSRAM(欧司朗)、PHILIPS(飞利浦)等国际知名品牌的 DALI 控制系统。本 DALI模块把国际标准 DALI2.0 协议信号转换成 PWM 信号,应用于 LED 开关电源上,实现 DALI 系统控制方式。具备 Push DIM、高压防误接、故障检测等功能。

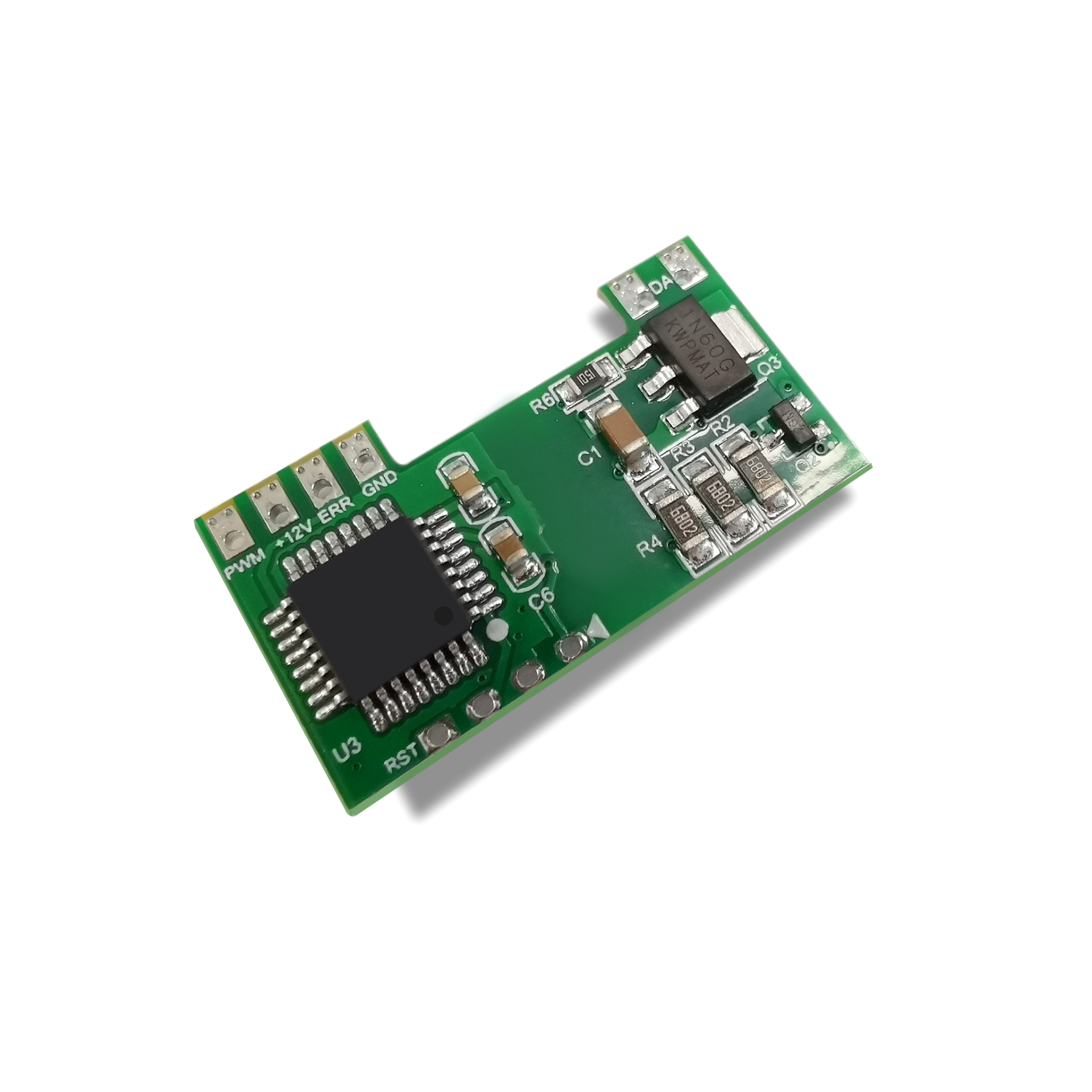

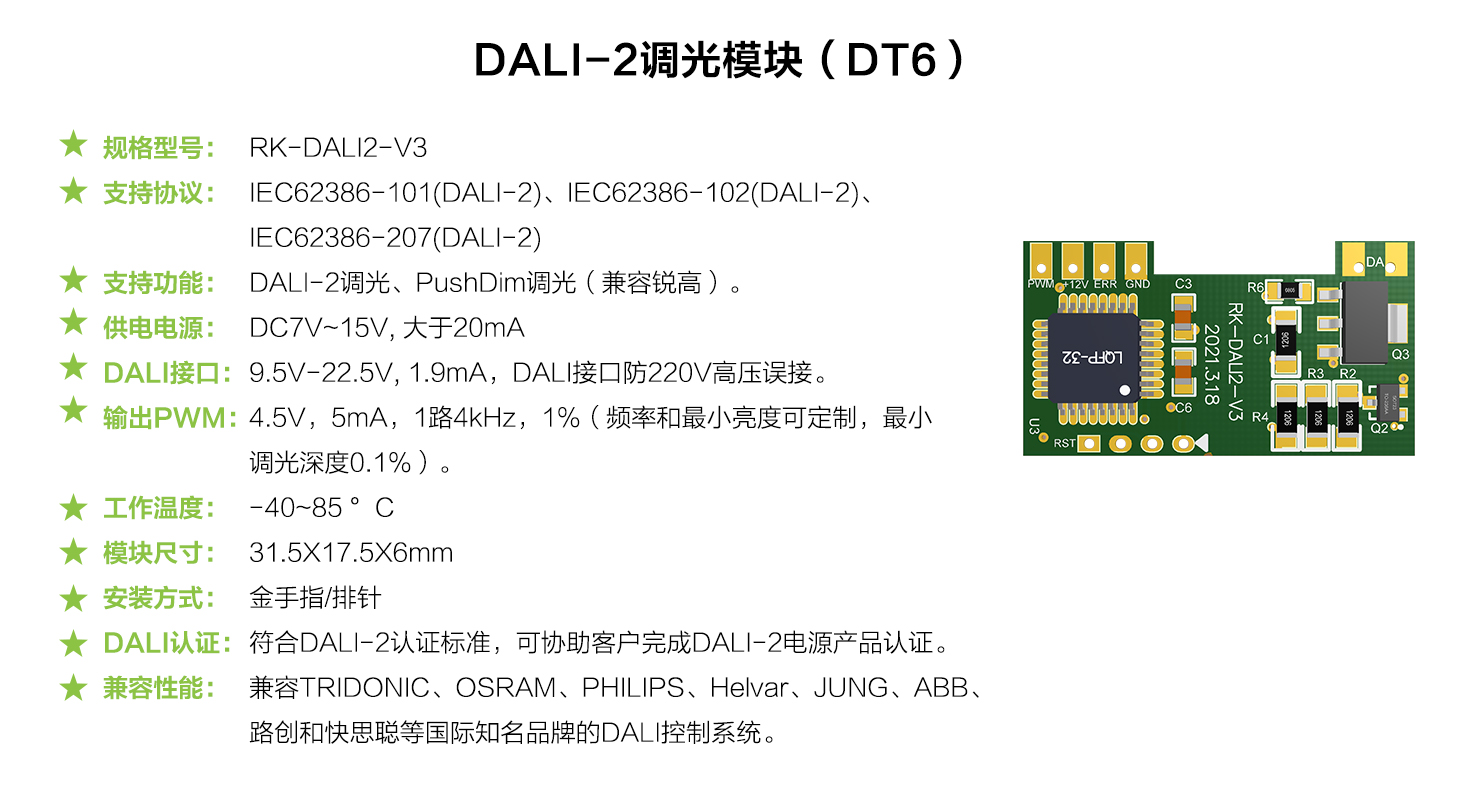

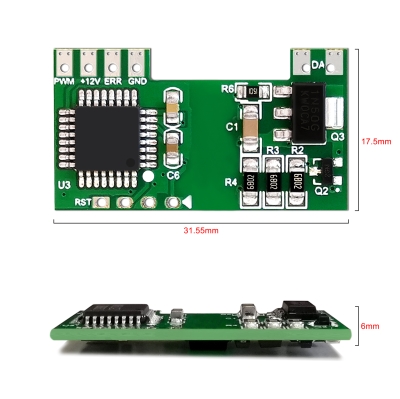

二、模块图示

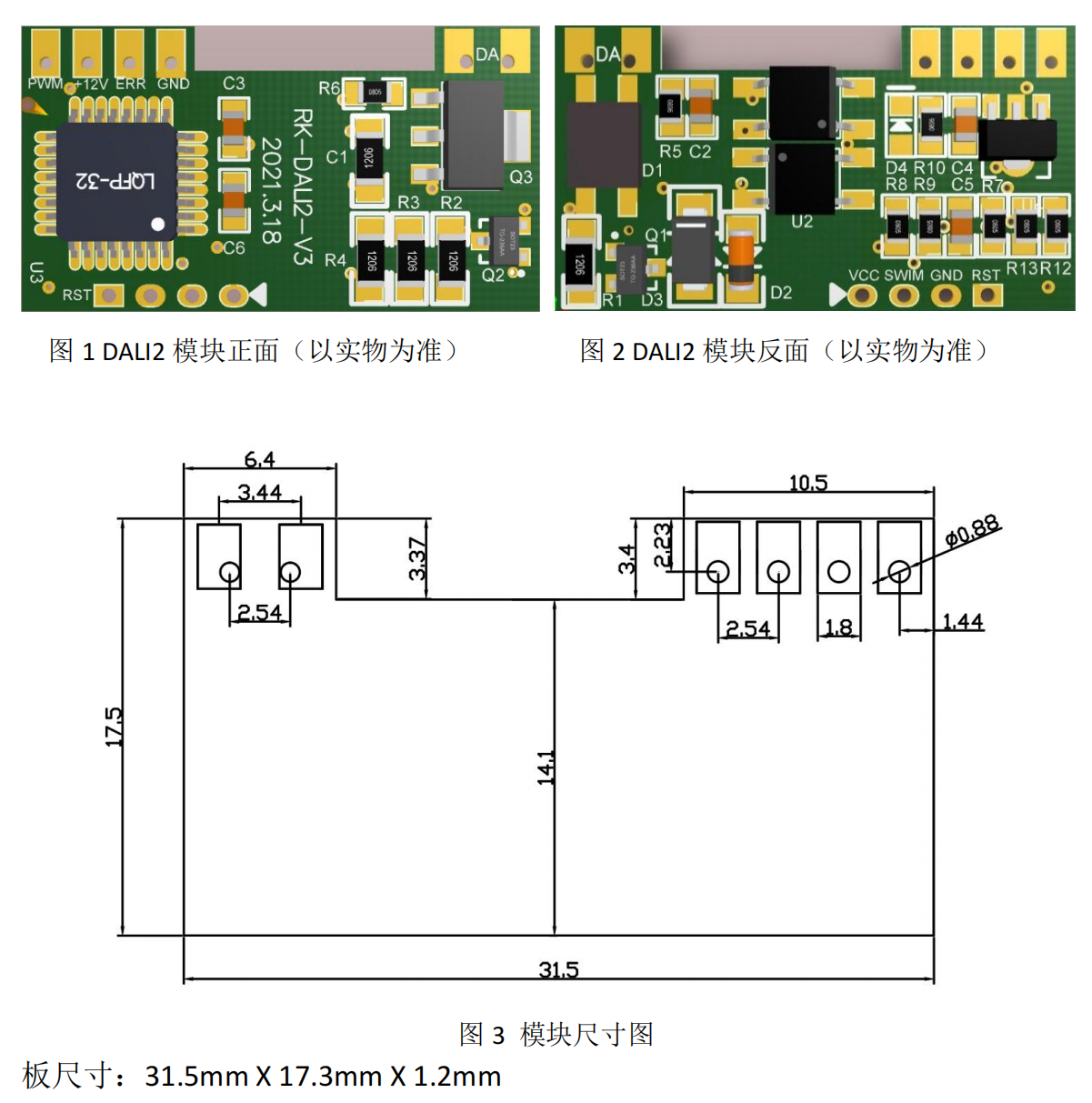

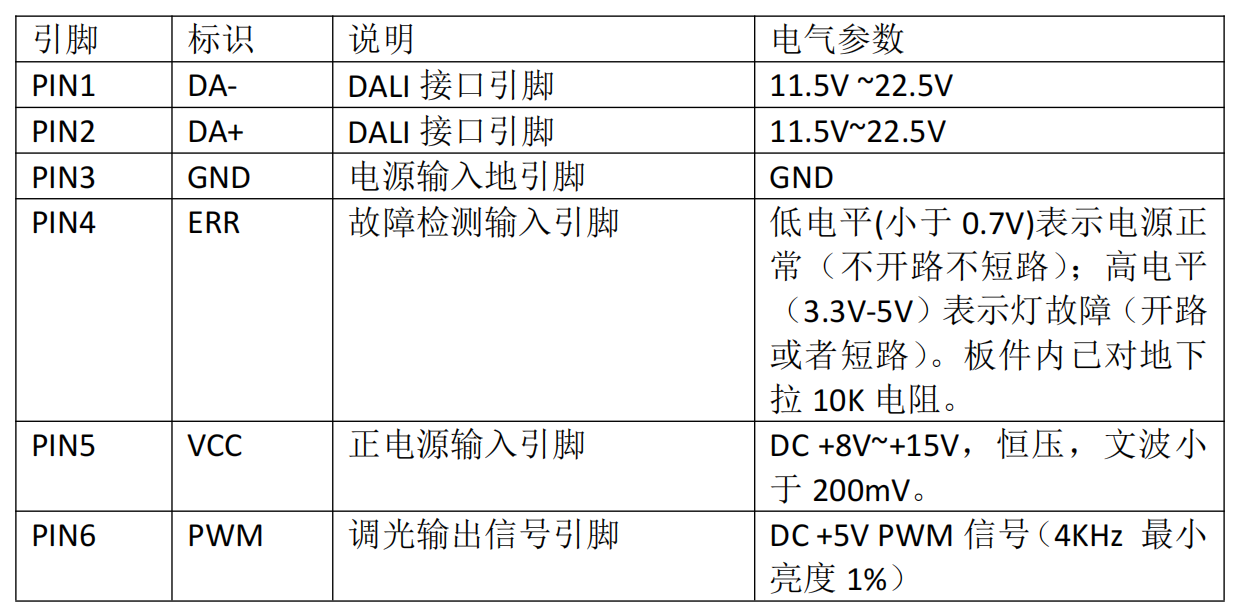

三、引脚说明

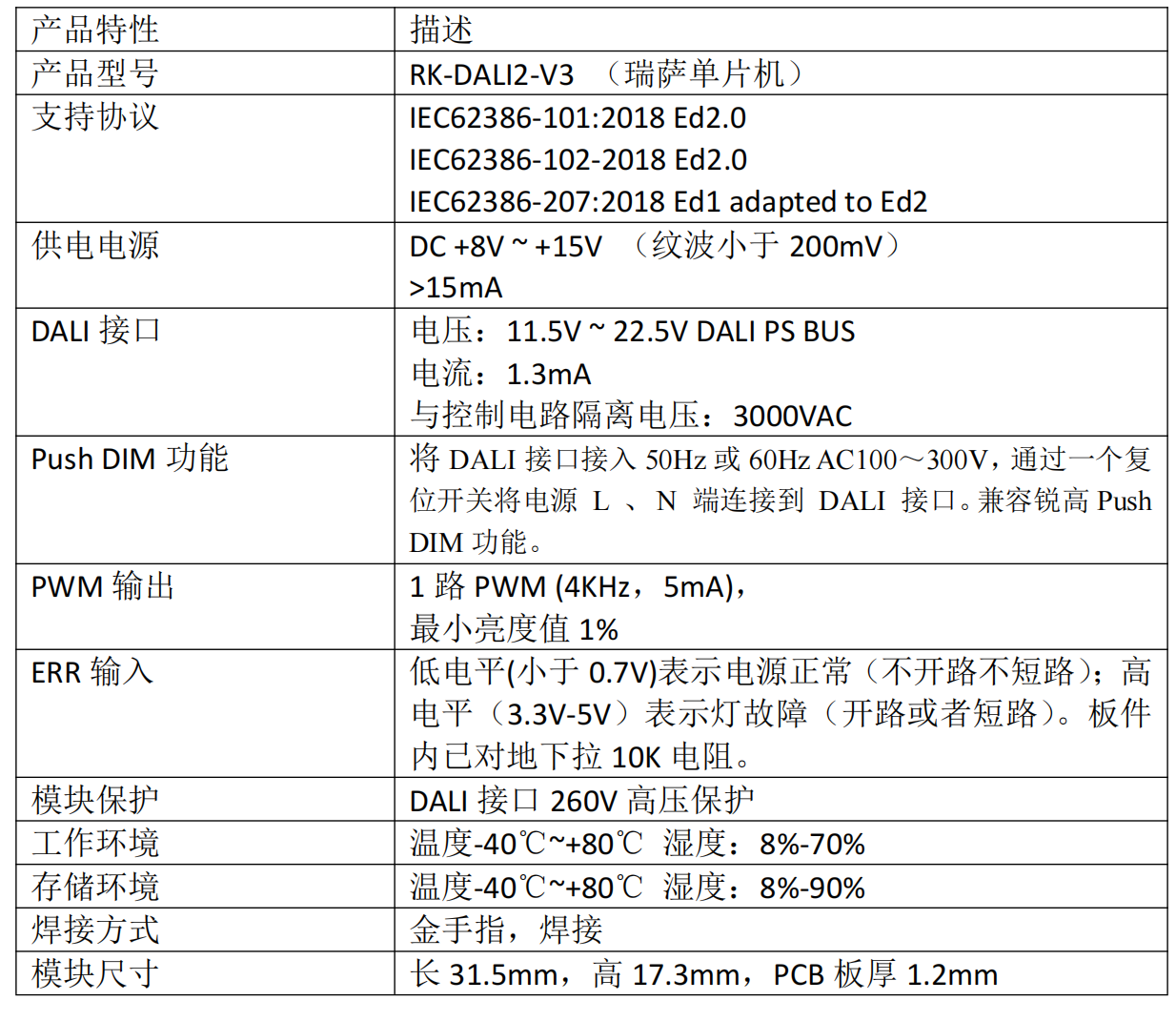

四、模块性能



五、功能特点


DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线,它采用曼彻斯特编码的数字式传输,具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线与模拟式的 0-10V 调光总线相比,具有调光精确,可寻址、稳定,可集中控制,安装方便等特点。

1、DALI 功能

具 备 完 整 的 DALI 接 口 功 能 , 符 合 最 新 的 IEC62386-102:2018 Ed2.0 和IEC62386-207:2018Ed2.0(DT6)标准协议,兼容性好,可以兼容任何符合 DALI 协议的设备,通过输入标准的 DALI 信号,实现产品的开关、调光、场景、群组、编址等功能。

2、调光范围

本模块输出频率为 4KHz 的 PWM 调光信号,最大输出驱动电流 5mA,可接受 20mA 的灌电流。调光范围为 1%~100%(可调),可以适应各种 PWM/模拟调光接口的驱动芯片,PWM 频率和最亮亮度值可以定制。

3、高压保护

在标准 DALI 接口的基础上,增强了 DALI 输入接口的可靠性和安全性,对于<260VAC 的输入电压,模块可安然无恙。在大型工程项目的调光产品安装作业时,避免由于安装布线人员的疏忽,将高压市电电源错误的接入 DALI 接口,造成整个 DALI 控制线路的产品损坏。

六、Push Dim 功能


1、 同时具备 DALI 和 SwitchDIM 功能

根据 DALI 线上的电压自动实现 DALI 和 SwitchDim 调光功能,当 DALI 线上的电压为 DALI 信号线 9.5-22.5V,自动实现为 DALI 功能;当 DALI 线上的电压为 50Hz或 60Hz 的 100V~300V 交流电时,时自动实现 PUSH 调光功能。

2、 SwitchDim 调光方式
短按:迅速按下复位按钮后松手,按钮自动恢复断开状态,按下按钮的持续时间50ms-600ms。
长按:迅速按下复位按钮,保持不松开,持续>1000ms。

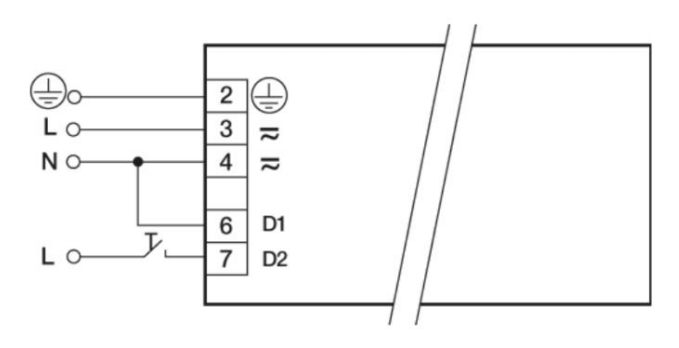

调光信号:将 DALI 接口接入 50Hz 或 60Hz AC100~300V,在输入电源的线路上,通过一个复位开关将电源 L 、 N 端连接到 DALI 接口。

3、 SwitchDim 功能

4、 注意事项
如 LED 驱动电源需要在产品中兼容支持 Push DIM 功能,则应在DA/PUSH-DIM 输入接口处加入必要的保护器件,以符合安规基本要求。

通常情况下,在靠近电源输入端的位置加入压敏电阻和保险丝,保险丝前 L-N 间走线间距不小于 3mm(爬电距离不小于 6mm,推荐开槽),保险丝后走线间距不小于 2mm(爬电距离不小于 3mm)。

5、 接线方式
